[教程资料] 认识一下DDR4内存 DDR4与DDR3区别及改进

[复制链接]
发表于 2014-5-8 22:03:30 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!

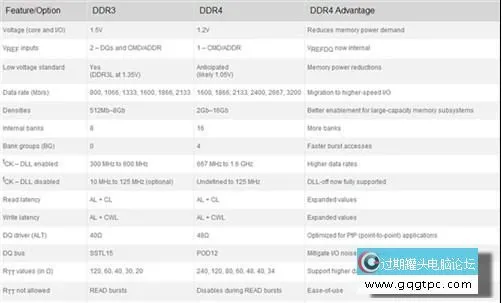

win7系统下载:如今DDR4已经欲势待发,只是在等候相应的主板与CPU上市了,那么相比DDR3,都有了哪些比较重要的改进呢?下面就和win8系统下载过期罐头一同来看看吧!

1.DDR4内存条外观变化明显,金手指变成弯曲状

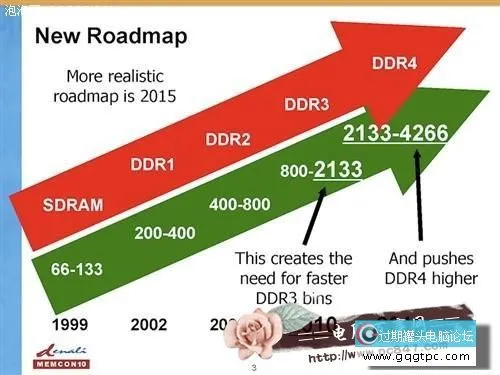

2.DDR4内存频率提升明显,可达4266MHz
3.DDR4内存容量提升明显,可达128GB
4.DDR4功耗明显降低,电压到达1.2V、甚至更低

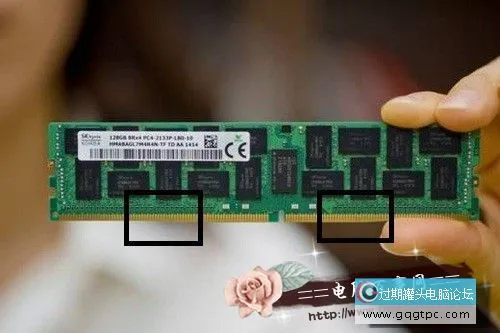

很多电脑用户可能对于内存的内在改进不会有太多的关注,而外在的变化更容易被人发现,一直一来,内存的金手指都是直线型的,而在DDR4这一代,内存的金手指发作了明显的改变,那就是变得弯曲了,其实一直一来,平直的内存金手指插入内存插槽后,遭到的摩擦力较大,因而内存存在难以拔出和难以插入的状况,为理解决这个问题,DDR4将内存下部设计为中间稍突出、边缘收矮的外形。在中央的高点和两端的低点以平滑曲线过渡。这样的设计既可以保证DDR4内存的金手指和内存插槽触点有足够的接触面,信号传输确保信号稳定的同时,让中间凸起的部分和内存插槽产生足够的摩擦力稳定内存。

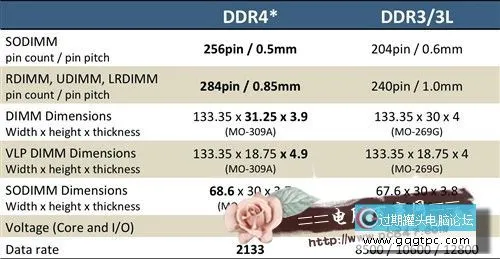

其次,DDR4内存的金手指自身设计有较明显变化。金手指中间的“缺口”也就是防呆口的位置相比DDR3更为靠近中央。在金手指触点数量方面,普通DDR4内存有284个,而DDR3则是240个,每一个触点的间距从1mm缩减到0.85mm,笔记本电脑内存上使用的SO-DIMM DDR4内存有256个触点,SO-DIMM DDR3有204个触点,间距从0.6毫米缩减到了0.5毫米。





第三,标准尺寸的DDR4内存在PCB、长度和高度上,也做出了一定调整。由于DDR4芯片封装方式的改变以及高密度、大容量的需要.,因而DDR4的PCB层数相比DDR3更多,而整体尺寸也有了不同的变化,如上图。
频率和带宽提升宏大
频率和带宽提升宏大
DDR4最重要的任务当然是提高频率和带宽。DDR4内存的每个针脚都可以提供2Gbps(256MB/s)的带宽,DDR4-3200那就是51.2GB/s,比之DDR3-1866高出了超越70%。在DDR在发展的过程中,一直都以增加数据预取值为主要的性能提升手段。但到了DDR4时期,数据预取的增加变得更为艰难,所以推出了Bank Group的设计。

Bank Group架构又是怎么的状况?具体来说就是每个Bank Group可以独立读写数据,这样一来内部的数据吞吐量大幅度提升,可以同时读取大量的数据,内存的等效频率在这种设置下也得到宏大的提升。DDR4架构上采用了8n预取的Bank Group分组,包括使用两个或者四个可选择的Bank Group分组,这将使得DDR4内存的每个Bank Group分组都有独立的激活、读取、写入和刷新操作,从而改进内存的整体效率和带宽。如此一来假如内存内部设计了两个独立的Bank Group,相当于每次操作16bit的数据,变相地将内存预取值提高到了16n,假如是四个独立的Bank Group,则变相的预取值提高到了32n。

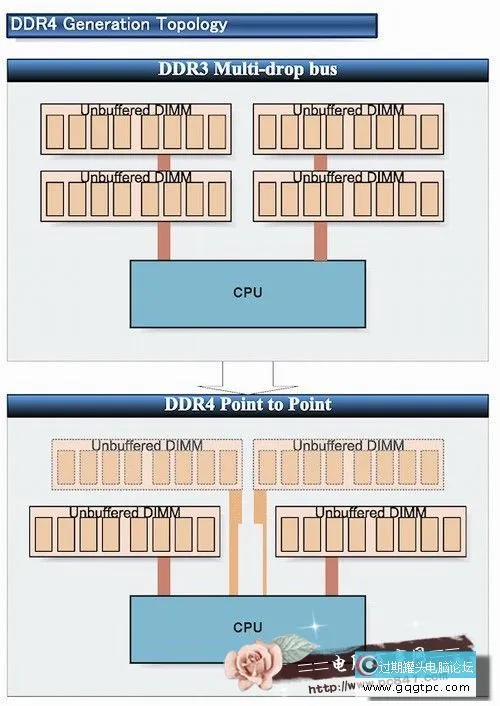

假如说Bank Group是DDR 4内存带宽提升的关键技术的话,那么点对点总线则是DDR4整个存储系统的关键性设计,对于DDR3内存来说,目前数据读取访问的机制是双向传输。而在DDR4内存中,访问机制已经改为了点对点技术,这是DDR4整个存储系统的关键性设计。

在DDR3内存上,内存和内存控制器之间的连接采用是通过多点分支总线来实现。这种总线允许在一个接口上挂接许多同样规格的芯片。我们都知道目前主板上常常为双通道设计四根内存插槽,但每个通道在物理构造上只允许扩展更大容量。这种设计的特性就是当数据传输量一旦超越通道的承载能力,无论你怎么增加内存容量,性能都不见的提升多少。这种设计就好比在一条主管道可以有多个注水管,但受制于主管道的大小,即使你可以增加注水管来提升容量,但总的送水率并没有提升。因而在这种状况下可能2GB增加到4GB你会觉得性能提升明显,但是再继续自觉增加容量并没有什么意义了,所以多点分支总线的益处是扩展内存更容易,但却浪费了内存的位宽。

因而,DDR4丢弃了这样的设计,转而采用点对点总线:内存控制器每通道只能支持独一的一根内存。相比多点分支总线,点对点相当于一条主管道只对应一个注水管,这样设计的益处可以大大简化内存模块的设计、更容易到达更高的频率。不过,点对点设计的问题也同样明显:一个重要要素是点对点总线每通道只能支持一根内存,因而假如DDR4内存单条容量不足的话,将很难有效提升系统的内存总量。当然,这难不道开发者,3DS封装技术就是扩增DDR4容量的关键技术。
容量剧增 最高可达128GB
容量剧增 最高可达128GB

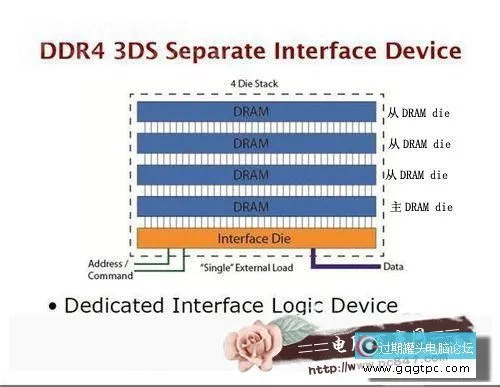

3DS(3-Dimensional Stack,三维堆叠)技术是DDR4内存中最关键的技术之一,它用来增大单颗芯片的容量。

3DS技术最初由美光提出的,它类似于传统的堆叠封装技术,比方手机芯片中的处理器和存储器很多都采用堆叠焊接在主板上以减少体积—堆叠焊接和堆叠封装的差异在于,一个在芯片封装完成后、在PCB板上堆叠;另一个是在芯片封装之前,在芯片内部堆叠。一般来说,在散热和工艺允许的状况下,堆叠封装可以大大降低芯片面积,对产品的小型化是十分有帮助的。在DDR4上,堆叠封装主要用TSV硅穿孔的方式来实现。
所谓硅穿孔,就用激光或蚀刻方式在硅片上钻出小孔,然后填入金属联通孔洞,这样经过硅穿孔的不同硅片之间的信号可以相互传输。在使用了3DS堆叠封装技术后,单条内存的容量最大可以到达目前产品的8倍之多。举例来说,目前常见的大容量内存单条容量为8GB(单颗芯片512MB,共16颗),而DDR4则完全可以到达64GB,甚至128GB。

更低功耗 更低电压

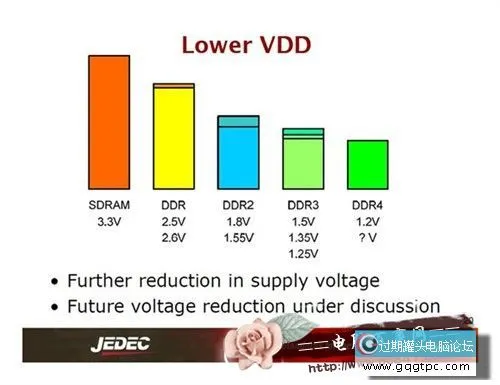

更低的电压:这是每一代DDR进化的必备要素,DDR4已经降至1.2V

首先来看功耗方面的内容。DDR4内存采用了TCSE ( Temperature Compensated Self-Refresh,温度补偿自刷新,主要用于降低存储芯片在自刷新时耗费的功率)、TCARtemperature Compensated Auto Refresh,温度补偿自动刷新,和T CSE类似)、DBI(Data Bus Inversion,数据总线倒置,用于降低VDDQ电流,降低切换操作)等新技术。

这些技术可以降低DDR4内存在使用中的功耗。当然,作为新一代内存,降低功耗最直接的方法是采用更新的制程以及更低的电压。目前DDR4将会使用20nm以下的工艺来制造,电压从DDR3的1.5V降低至DDR4的1.2V,移动版的SO-DIMMD DR4的电压还会降得更低。而随着工艺进步、电压降低以及结合使用多种功耗控制技术的状况下,DDR4的功耗表现将是十分出色的。
人们对于DDR4的希冀是相当高的,对于它的上市已经等候已久,不过要知道DDR3花了足足三年的时间才完成对DDR2的取代,而DDR4的野心却是大多了,虽然要到今年底才会正式退场亮相,但是明年就有打算要占领半壁江山,成为新的主流规格。接下来让我们看一下近期关于各个厂商关于DDR4内存的消费发布状况。
支持下一代处理器 威刚DDR4内存曝光





威刚近日正式宣布了自己的首批DDR4内存产品,威刚首发的DDR4并不多,只有标准的服务器型ECC RDIMM,容量4GB、8GB、16GB,额定频率也是2133MHz,电压1.2,产品编号AD4R2133W4G15、AD4R2133Y8G15、AD4R2133Y16G15。
不过威刚表示,DDR4版本的ECC SO-DIMM、VLP RDIMM、LRDIMM等类型也都正在研发之中,很快就会陆续推出。

这些内存都是供服务器、工作站使用的,威刚也说他们一直在与Intel亲密协作,其DDR4内存完全支持下一代服务器平台Haswell-EP Xeon E5-2600 v3。
至于消费级的DDR4内存,谁也没有任何音讯,不过Intel将在第三季度推出首个支持DDR4的桌面发烧平台Haswell-E,相信很快就会有新内存跟上。
2400MHz DDR4试产 美光DDR4大范围开工

威刚早些时候正式宣布了他们的首批DDR4内存产品,美光也不甘示弱,宣布其DDR4内存已经大范围投产,并在逐渐提高产量。
美光表示,目前量产的是4Gb DDR4内存颗粒,标准频率为2133MHz,并特别与Intel协作,针对将在下半年发布的下一代服务器平台Xeon E5-2600 v3进行了优化。
新平台架构基于22nm Haswell-EP,将取代去年9月份发布的Ivy Bridge-EP E5-2600 v2,主要面向双路服务器范畴。

目前已经发布的DDR4内存频率都只有2133MHz,这其实是DDR3也可以轻松到达的高度,自然不能凸显新内存的优势。美光称,2400MHz DDR4正在试产,估计2015年正式投产(也就是说今年别希冀啥了)。

美光还透露,他们将陆续推出契合JEDEC DDR4标准的完整产品线,涵盖RDIMM、LRDIMM、VLP RDIMM、UDIMM、SO-DIMM各种规格,ECC也可选有无,到今年第三季度初的时候还会增加NVDIMM。Ghost Win7


窄条兼容性强 Virtium发布DDR4内存





DDR4内存终于全面开花结果了。嵌入式存储厂商Virtium今天也推出了他们的DDR4产品,而且十分特殊,初次采用了ULP超小型规格,高度只有区区17.8毫米(0.7英寸)。
DDR4 DIMM内存的标准高度为31.25毫米,稍稍高于DDR3 30.35毫米,而在笔记本上的SO-DIMM高度为30毫米,针对高密度服务器的VLP甚小型规格只有18.3-18.7毫米(0.72-0.738英寸)。

ULP则是所有类型中最为小巧的,只有标准型的一半多,适用于空间狭窄的嵌入式范畴。

Virtium ULP DDR4内存也是服务器型的URIMM,单条容量4GB(单Rank)、8GB(双Rank)、16GB(双Rank),标准频率2133MHz,标准电压1.2V,标准耐受温度范围0~85℃,扩展/工业耐受温度范围-25/-40~95℃,五年质保。

Virtium表示,这种内存已经经过了客户的测试和验证,行将批量供货。
DDR4变活泼 三星加速投产DDR4内存颗粒

这段时间,各大内存颗粒、模组厂商都忽然活泼起来,纷繁鼓吹各自的DDR4产品停顿,而作为DRAM行业领头羊、第一家量产DDR4的三星电子又怎么能保持缄默?韩国巨头近日宣布,正在加速投产DDR4内存颗粒、内存条。
和威刚、美光一样,三星也特别提到了Intel将在下半年发布的新一代服务器平台Haswell-EP Xeon E5-2600 v3,称自家的DDR4内存就是为该平台准备的。
三星目前已经量产的DDR4内存都是单Die 4Gb(512MB)的容量win7 64位旗舰版下载,提供x4、x8、x16等不同芯片封装规格,单条容量最高32GB,频率是标准的2133MHz,规格涵盖RDIMM、LPDIMM、ECC SODIMM等等。
