[教程资料] 电脑主板的几种结构标准ATX/Micro ATX/Mini-ITX

[复制链接]
发表于 2015-5-2 06:09:49 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!
电脑主板的几种结构标准ATX/Micro ATX/Mini-ITX
 ATX是Advanced Technology eXtended 的缩写。英特尔在95年1月公布了扩展AT主板结构,即ATX主板标准。这是多年来第一次电脑机壳与主板设计的重大改变。ATX取代了AT主板规格,成为较新电脑系统默认的主板规格。ATX解决了以往AT规格中,令电脑组装人士烦恼的问题。其他派生的主板规格(包括 microATX、FlexATX与mini-ITX)保留了ATX基本的背板设置,但主板的面积减少,扩充槽的数目也有所删减。

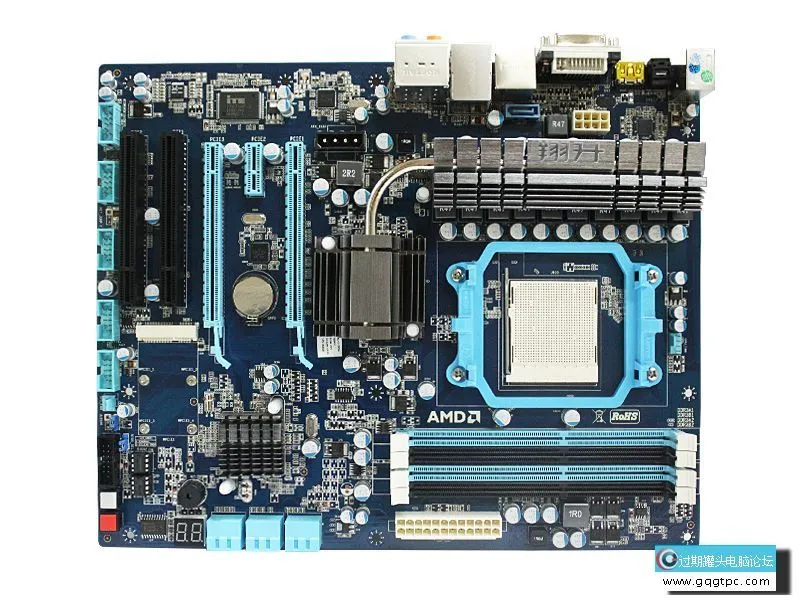

ATX主板
  ATX 主板广泛应用于家用电脑,比AT主板设计更为先进、合理、与ATX电源结合得更好,ATX主板比AT主板更要大一点,软驱和IDE接口都被移植到了主板中间,键盘和鼠标接口也由COM接口换成了PS/2接口,并且直接将COM接口、打印接口和PS/2接口集成在主板上。
主板外形
  主板外形在Baby AT的基础上旋转了90度,其几何尺寸改为30.5cm×24.4cm。
  采用7个I/O插槽,CPU与I/O插槽、内存插槽位置更加合理。
  优化了软硬盘驱动器接口位置。
  提高了主板的兼容性与可扩充性。
  采用了增强的电源管理,真正实现电脑的软件开/关机和绿色节能功能。
  ATX(AT eXternal)板型:是Intel公司提出的新型主板结构。它的布局是"横"板设计,就象把Baby-AT板型放倒了过来,这样做增加了主板引出端口的空间,使主板可以集成更多的扩展功能。
自英特尔在1995年发表最初的ATX官方规格后,此规格经历多次变更;最新2.3版本规格于2007年发表。标准的ATX主机版,长12英吋,宽9.6英吋(305毫米 x 244毫米)。这也容许标准的ATX机箱容纳较小的microATX主板。
  2003年,英特尔发布全新的BTX主板规格,以其作为ATX的替代规格。虽然如此,直到如今ATX规格仍为组装电脑最通行的主板规格,因此英特尔于2006年起放弃BTX规格的继续发展。
  ATX 主板广泛应用于家用电脑,比AT主板设计更为先进、合理、与ATX电源结合得更好,ATX主板比AT主板更要大一点,软驱和IDE接口都被移植到了主板中间,键盘和鼠标接口也由COM接口换成了PS/2接口,并且直接将COM接口、打印接口和PS/2接口集成在主板上。

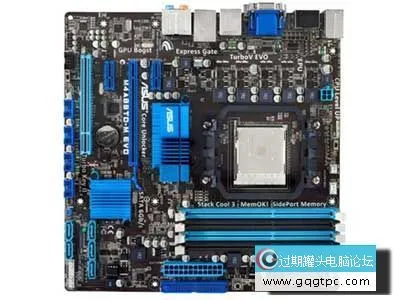

  MicroATX是一种电脑主板结构的名称,也称Mini ATX结构,它是ATX结构的简化版。
作用
  Micro ATX规格被推出的最主要目的是为了降低个人电脑系统的总体成本与减少电脑系统对电源的需求量。
结构特性
  Micro ATX结构的主要特性:更小的主板尺寸、更小的电源供应器,减小主板与电源供应器的尺寸直接反应的就是对于电脑系统的成本下降。虽然减小主板的尺寸可以降低成本,但是主板上可以使用的I/O扩充槽也相对减少了,Micro ATX支持最多到四个扩充槽,这些扩充槽可以是ISA、PCI或AGP等各种规格的组合,视主板制造厂商而定。
扩展插槽
  Micro ATX主板把扩展插槽减少为3-4只,DIMM插槽为2-3个,从横向减小了主板宽度,其总面积减小约0.92平方英寸,比ATX标准主板结构更为紧凑。按照Micro ATX标准,板上还应该集成图形和音频处理功能。

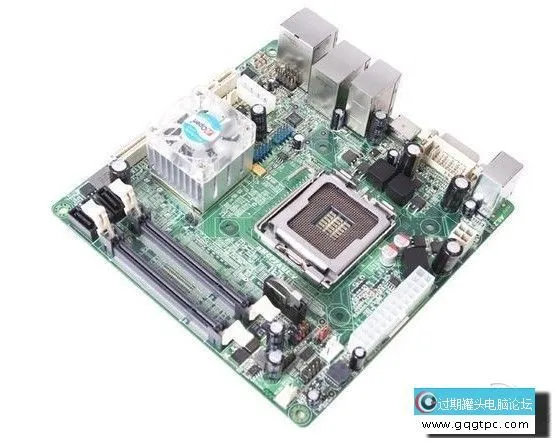

  Mini-ITX是一种电脑主板规格,简称是ITX,现IT类资讯网站介绍Mini-ITX相关产品时多直称为ITX。
Mini-ITX介绍
  Mini-ITX规范是由威盛提出的,威盛希望自家所提倡的Mini ITX能够成为未来的微型电脑的标准解决方案。Mini ITX规格尺寸之所以能这么小,并非设计上的神来之笔,而是拿掉了一些组件。当中的“头号战犯”是占了不少空间的CPU插槽.
Mini-ITX主板优点
  Mini-ITX主板的强项,自然在于它的小巧尺寸和低耗电量。它也可以轻松的集成到汽车或小型音响当中,要追加额外硬件也是可能的。至于CPU散热方面则不须担心,因为它的低发热量通常只需要便宜的风扇就能搞定。
  Mini-ITX是一种结构紧凑的主板,它是设计用来支持用于小空间的、相对低成本的电脑的,如用在汽车、置顶盒以及网络设备中的电脑。Mini-ITX主板也可用于制造瘦客户机。
  Mini-ITX非常小,尺寸为170mm×170mm(6.75英寸×6.75英寸)。电源功率小于100瓦。Mini-ITX处理器是超低功率的x86处理器,它焊接在主板上且只用heatsink散热器冷却而不是用散热器加风扇冷却。显卡、声卡和局域网连接都集成在Mini-ITX主板上。它还有两根通用串行总线(USB)端口,一个串并行接口,音频输入和输出,以及周边元件扩展接口(PCI)槽,它使用一个直立卡,可以支持两个设备。没有软盘驱动器界面,但有一个CD-ROM或DVD-ROM界面。一个机箱盒(Micro-ATX和Flex-ATX机箱盒都可以),存储器,一个硬盘驱动器,和一个电源将组成一个完整且不是很贵的电脑。


楼主热帖
[电脑组装维修] 怎么判断路由器是否已损坏 是硬件故障还
[电脑学习应用] 合理设置和管理自己的众多密码
[u盘启动盘下载] U盘打开或复制数据时出现“参数错误”的
[电脑学习应用] QQ如何不让别人看到显示我是否正在输入
[手机数码] 推荐几款适合学生用平板电脑
[电脑学习应用] 电子邮件电子邮箱概念解释
[电脑学习应用] 合理摆放设置无线路由器增强wifi信号的方
[Windows10] Win10如何启用Administrator账户
[Windows10] Win10有哪些新特性新功能带给我们
[电脑组装维修] usb接口不能用插入设备没反应如何解决

 楼主| 发表于 2015-5-2 06:29:11 | 显示全部楼层
  BTX是英特尔提出的新型主板架构Balanced Technology Extended的简称,是ATX结构的替代者,这类似于前几年ATX取代AT和Baby AT一样。革命性的改变是新的BTX规格能够在不牺牲性能的前提下做到最小的体积。新架构对接口、总线、设备将有新的要求。重要的是目前所有的杂乱无章,接线凌乱,充满噪音的PC机将很快过时。当然,新架构仍然提供某种程度的向后兼容,以便实现技术革命的顺利过渡。 BTX具有如下特点:支持Low-profile,也即窄板设计,系统结构将更加紧凑; 针对散热和气流的运动,对主板的线路布局进行了优化设计; 主板的安装将更加简便,机械性能也将经过最优化设计。
  而且,BTX提供了很好的兼容性。目前已经有数种BTX的派生版本推出,根据板型宽度的不同分为标准BTX (325.12mm), microBTX (264.16mm)及Low-profile的picoBTX (203.20mm),以及未来针对服务器的Extended BTX。而且,目前流行的新总线和接口,如PCI Express和串行ATA等,也将在BTX架构主板中得到很好的支持。
  值得一提的是,新型BTX主板将通过预装的SRM(支持及保持模块)优化散热系统,特别是对CPU而言。另外,散热系统在BTX的术语中也被称为热模块。一般来说,该模块包括散热器和气流通道。目前已经开发的热模块有两种类型,即full-size及low-profile。
  得益于新技术的不断应用,将来的BTX主板还将完全取消传统的串口、并口、PS/2等接口。
