[硬件DIY] 电脑芯片级维修工具介绍【续篇】

  [复制链接]
发表于 2012-2-11 09:54:15 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!

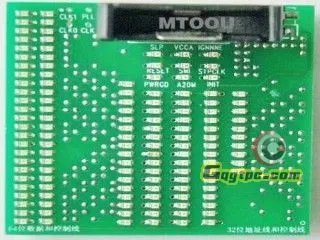

一、CPU 带灯测试仪:
其中有AM2带灯测试仪、AM3带灯测试仪、英特尔775带灯测试仪、1156带灯测试仪、478带灯测试仪等等。并且带有CPU假负载功能,算是升级替代品。

功能简介:
    使用本带灯测试仪,能快速准确的测试主板的各种电压和信号,检测BGA和CPU座的开路,短路,利用发光管的亮与灭来指示每一条总线的控制信号,替代了传统用万用表逐个测量的方法,使用方便,直观,是维修电脑主板的必备工具。

◆使用说明:
1.将配备的电池(CR2032,3.2V)插入测试仪的电池座并插在相应型号的主板上,按下测试灯右上角的轻触开关,即可判断串行总线的开路,短路故障,如果某灯不亮,则检查BGA和CPU座是否开路或是与地短路。如果某灯特亮,则要检查此等是否与电源短路。
2.接通主板电源,用示波器测试检测仪的顶部测试灯与电池座等的时钟,复位,工作电压等测试点信号是否正常。
3.此款测试灯也可以当负载,阻值卡使用。

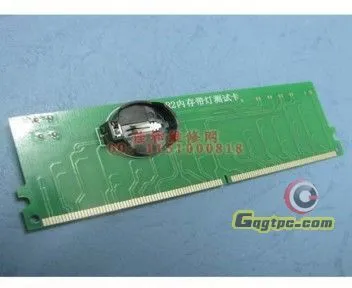

二、DDR2、DDR3带灯测试仪
其中还有DDR1 带灯测试仪。主要功能如下:

产品简介:

    新款DDR2 DDR3带灯测试仪是一代测试仪的升极产品,无需外接电源,支持INTEL,AMD所有DDR2和DDR3接口的主板,用发光二极管来指示数据线地址线的开路与短路,用来维修不开机,不显示,不读内存等故障的主板,是维修电脑主板的必备工具。

使用说明:

1,在测试仪上装上3.3V(CR2032)电池,分别测试相应的DDR2,DDR3主板的每条内存槽,主板不用通电,按下测试仪上的按键开关,测试灯全亮且亮度一致,说明信号线正常,如有灯不亮或特亮,说明此信号有开路短路故障。(注意:在测试intel的主板时,主板不要插CPU和各种连接卡即可测量,在测AMD主板(如940主板,AM2主板,1207主板,1366主板)时,要插上CPU,测试灯才会亮。
2,在测试DDR2的主板时,地址线无上拉排阻,所有指示灯全亮,表示正常,如有上拉排阻,地址线上的灯亮,只说明排阻无开路,还要用指针表来进一步判断BGA的地址线有无开路。(如何判断有无上拉排阻,上拉排阻一般都设计在内存槽的旁边。一般有几个排阻,一端连接在地址线上,一端连电源)

3,指针表判断地址线的方法:把指针表拔到X1即一欧姆的档位,黑表笔接主板地,用红表笔分别测量DDR2地址线的测量孔,地址线的电阻一致表示BGA的地址线无空焊,如摆幅较大,说明BGA有空焊或PCB有断线故障。



注意事项:

1,此测试灯为DDR2,DDR3二合一测试灯,所有数据总线和地址线灯都有为DDR2,DDR3共用灯。时钟信号CK2和/CK2为DDR2的信号,在测DDR3时,两个信号不亮,在测试DDR2主板时,RESET,BA2,A14由于主板设计不同,可能有部分灯不亮,可用相同主板对照判断故障。

2,在测量AMD的主板时,主板要插上CPU,测试灯才亮。

3,在测试DDR3的主板时,只要灯全亮即表示正常,不要再测量地址线的电阻

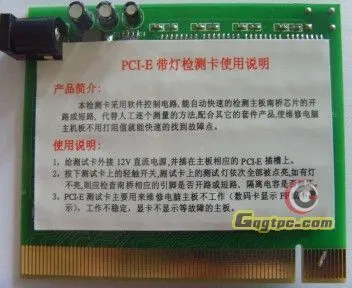

三、PCI-E带灯测试仪
产品简介:

PCI-E带灯测试仪采用软件控制电路,能自动快速的检测主板南桥芯片的开路或短路,代替人工逐个测量的方法,配合其它的套件产品,使维修电脑主机板不用打阻值卡就能快速的找到故障点。

PCI-E带灯测试仪使用说明:

1,给测试卡外接12V直流电源,并插在主板相应的PCI-E插槽上。

2,按下测试卡上的轻触开关,测试卡上的测试灯依次全部被点亮,如有灯不亮

则应检查南桥相应的引脚是否开路或短路,隔离电容是否损坏。

3,PCI-E测试卡主要用来维修电脑主板不工作(数码卡显示FF或不显示),工作不稳定显卡不显示等故障的主板

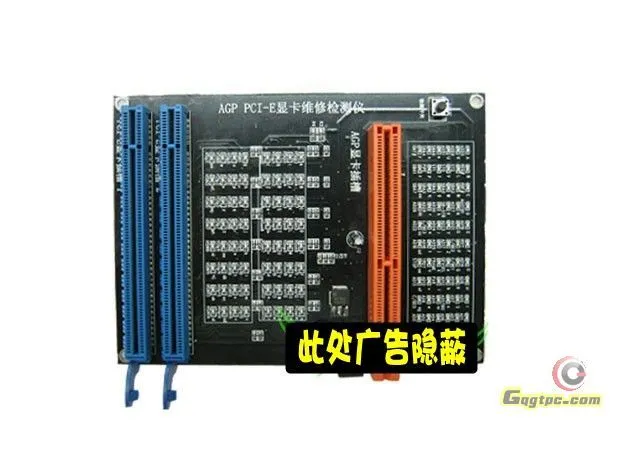

四、显卡带灯测试仪
显卡带灯测试仪介绍:

AGP PCI-E显卡带灯测试仪主要用来检测电脑显示卡主芯片的开路和短路。当维修电脑显示卡故障为不显示或显示不稳定时,不必用万用表逐个测量显卡金手指对地的电阻,利用此显卡测试仪即可快速的检测,BGA的开路和短路等故障,且准确率可达到100%,是维修显卡的必备工具。
显卡带灯测试仪使用说明:

1:在维修电脑显示卡时,如显示卡不显示,首先检查外观有无明显烧毁痕迹,PCB有无明显断线,

各组电压是否正常,如正常,则用测试仪进一步测量BGA是否正常。

2:给测试仪外接12V电源,把故障显卡插在相应的插槽上,按下测试仪左上角的开关,这时测试仪

指示灯上相对应的指示灯应全亮。

如不亮,或者有明显变化,则需借助万用表进一步确定故障,是金手指太脏,还是BGA的开路与短路所引起。

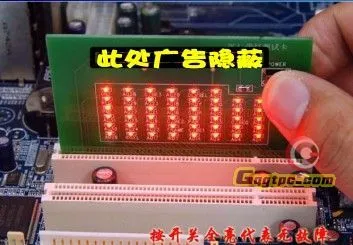

五、PCI带灯测试仪
测量方法,配合其他套件产品,使维修电脑主板不用打阻值,就能快速判断故障!
一:在测试卡上加装一颗3.3V电池,插在主板相应的PCI槽上,并按下开关POWER键,这时指示灯全部点亮如有灯不亮则说明相应信号有开路或短路故障.
二:主要用来维修,不开机,不稳定,不显示等故障的新款主板.
三:在测试PCI时间线上有并联其它芯片(如I/O芯片)的主板,则只能测试数据线的短路故障,而测不出数据线的开路故障。
注意:在检测主板开路短路故障时,主板不要开机,PCI槽上不要插有其它PCI卡。

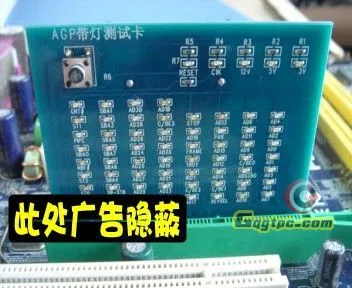

六、AGP带灯测试仪

AGP带灯测试卡使用说明:
    1、AGP带灯测试卡用来测试电脑主板北桥芯片的开路、短路故障。
    2、如主板出现不显示,CPU不工作,或主板CPU运行正常,AGP显卡不显示,喇叭叫连续的三声,这时需要用AGP带灯测试卡来判断故障。
     注意:在维修不显示的主板时,大部分维修人员只是测量CPU座和PCI的数据线,地址线,殊不知只是测试了BGA很少的一点线路,常常使维修陷入困境,修复率极低,现推荐维修人员借用万用表或测试卡测试主板的每个转接槽,如DIMM,AGP,PCI-E,IDE等各种接口,只要测出开路短路点,即可确定故障点。
AGP带灯测试仪:都是做好的,双面已标有----时钟,复位,电压等信号,方便维修时准确, 方便找到各测试点,维修必备工具.
不再花时间去记住那些难记的测试点,不再为找各种关键测试点而到处查阅资料。

有了AGP带灯测试仪,让你都不用去参加专业的电脑芯片级维修培训就能轻松--掌握主板各种信号,电压,时钟,地址,数据线信号测试点.助您轻松成为专业维修 人士。

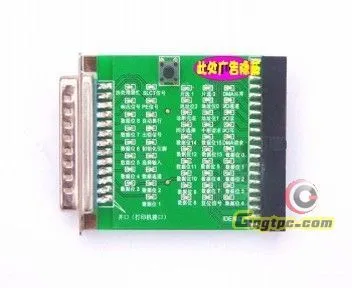

七、IDE带灯测试仪
使用说明:

1;此测试卡用来测试主板、硬盘IDE接口及并口的开路与短路故障。

2;主板故障为:不显示、不开机、找不到硬盘及不稳定的主板都可以用IDE接口卡来测试,只要测到有开路或短路点,即可判断故障点为南桥。

3;主板串口故障,可用串口接口卡测试,数据线及控制信号连接到I/O芯片,(主板不显示,同样可以用串口卡测试,因为外设故障引起I/O芯片损坏,主板将不工作。)


八、中文主板诊断卡

工作原理:主板BIOS在每次开机时,对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试,并分析硬盘系统配置,对已配置的基本I/O设置进行初始化,一切正常后,再引导操作系统。这里都每一步,BIOS都会向PCI的监听地址(80H或者其它)输出对应的诊断码(POST CODE)。将升级中文诊断卡插入PCI槽内,然后上电开机,中文诊断卡直接显示诊断码(POST CODE)和对应试故障原因,并且在液晶屏幕上显示相应的维修指导(PIi6特别升级)。



维修革命:中文诊断卡让你不再因为看不懂代码而放弃使用诊断卡维修,让你完全抛弃代码说明书,提高电脑维修效率!即使你对主板一窍不通也可以立即可以定位电脑故障,再也不用搬着笨重的主机去电脑店了,从今以后再也不用怕奸商忽悠!

智能选择BIOS:本诊断卡同时兼容AMI、Award、Phoenix三种BIOS类型的中文故障代码,通过BIOS键可以切换(掉电保存,升级版特有),几乎可以诊断出所有品牌主板的错误信息



独家MutiPost技术:由于一些品牌机(如联想、康柏、DELL)主板并不向80H地址输出POST码,造成很多诊断卡(数码管)兼容性不好,不出码的现像。升级版精准王中文诊断卡特有的MutiPost技术采用全新高密度芯片重新编程,根据国内外品牌厂家内部技术资料重新设计,可以同时监听80H、81H、83H等7个PCI地址,经过深圳华强北专业维修师傅专业测试,几乎所有主板(包括最新intel ixx系列)都正常出诊断卡。兼容性远超出普通诊断卡
