[教程资料] 电源如何选择?12v是关键不是只看总功率!

[复制链接]
发表于 2012-3-16 08:15:26 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!

许多装机的小鸟都曾经遇到过这种问题:由于标签的模糊,损坏而分不清正负极,特别在插机箱电源指示灯,硬盘指示灯时最容易出现这种问题,正负极插反导致的问题可大可少,所以,若遇到标签模糊时,要三思而后行哦~~
    其实,只要用点心机看一看资料,就会发现其实有些问题真的不是很复杂很难。按照 Intel 所定义的电源规范,所有电源厂商(正规厂家)使用的线材需统一规范,各电源线颜色与用途如以下所示:
颜色              电压               用途
红色              +5V               主板电路、内存模块供电、光驱、硬盘等设备的信号供电
***         +12V             CPU、显卡供电;为标准的驱动电路供电,如光驱、硬盘的马达
橙色              +3.3V            现在多用于 SATA 硬盘的供电,以后会有其他用途
紫色              +5V(USB)USB设备供电,支持USB键盘鼠标的开机功能(关机后依然供电)
黑色              地线(0V)    电源供电回路的必要组成部分
绿色              PS-ON           开机信号线(当其与地线短接会启动电源)
灰色              Power Good    监测线,连接主板与电源,起到信号反馈作用
蓝色              -12V                老式串行口(现在很少用到)
白色              -5V                  ISA总线(现在很少用到),有的厂家用其代替黑线作为地线

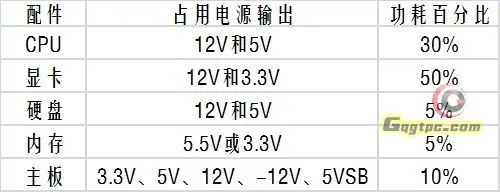

   我们判断一款电源是否适用于一套电脑配置时,只需要判定CPU与显卡的功耗就足够了,而CPU与显卡占用的是电源的12V输出,也就是说,电源的12V输出是重中之重,其意义已经超过了额定功率。



上图是一个普通300瓦电源的铭牌标称,每一路输出下面都有对应的电流值,在电流值下面是联合输出功耗。上图中+3.3V与+5V的联合输出功耗是120W,表示这两路输出同时工作时最大能达到120W,而+12V1与+12V2同时最大能达到240W,这个数值其实代表电源的真正实力,而每一个电源标称的+12V输出是不一样的,大家购买电源时一定要看清楚
