Intel Ivy Bridge Core i5-3570K处理器BIOS超频设置

[复制链接]
发表于 2012-5-26 23:05:09 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!
Intel Ivy Bridge Core i5-3570K与Core i7-3770K 这样的K系列的可超频的处理器超频的时候BIOS应该如何设置,求一份BIOS的超频设置教程。
  下面援用 了一些十分 成熟的BIOS超频设置教程,大部分的BIOS简直 均可以参考下面的BIOS超频设置,由于 不同的主板的BIOS不同,因而 ,下面援用 了三种BIOS的超频设置,分别是华硕,技嘉,微星Z77系列主板的BIOS超频设置。


BIOS超频设置介绍:华硕Z77系列
华硕的BIOS设置我以P8Z77-V为例。华硕仍然 使用与6系主板基本上一样的UEFI界面,进去后默认是EZ模式,点击红框中的Advanced Mode或者按F7键可切换到高级模式,以下我们主讲高级模式。

华硕的超频设置相关选项全部在Ai Tweaker中。

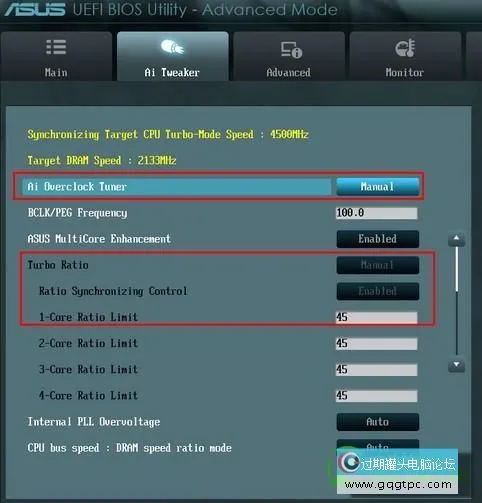

Ai Overclock Tuner:超频总开关,可选Auto、XMP和Manual。假如 你的内存支持XMP可选XMP,这里我不想开XMP,所以选择Manual手动调节。
BCLK/PEG Frequency:外频,设为100MHz。
ASUS MultiCore Enhancement:开启时按照 前边我们提到的超频思路,也就是K系处理器超越 最大睿频时一切 中心 设为同一倍频,非K系处理器按照 Turbo Boost机制调节倍频。所以设为开启即可。
Turbo Ratio、Ratio Synchronlizing Control:这是睿频之后的倍频设置,K系处理器手动设定为倍频同步,这样就可以把一切 中心 设为45倍频。
Internal PLL Overvoltage:在IVB上主频、内存跑高时可开启,可能有助于正常点亮机器。
CPU bus Speed:DRAM speed ratio mode:关系到内存分频的选择,可设置100比100或者100比133,Auto就是两个都有,设Auto即可。

内存分频设为DDR3-2133,最大可达DDR3-3200,不过一般2800分频以上在风冷条件下十分 难点亮。
之后进入DRAM Timing Control设置内存时序。
以上是Hynix CFR颗粒在超频到DDR3-2133的参考时序设置。

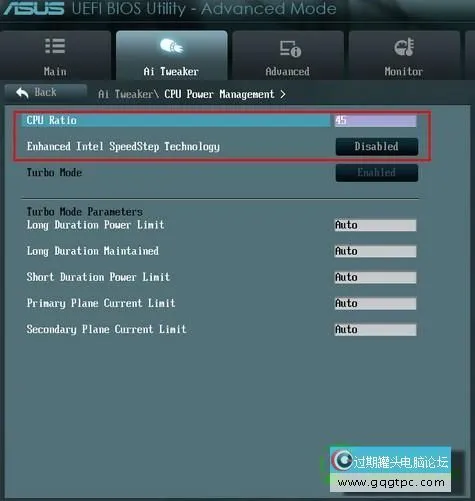

CPU Power Management中把倍频设为45x,EIST(Enhanced Intel SpeedStep Technology)关闭。下方的最大电流、功耗限制,假如 是使用非K系处理器,特别 是低功耗版本处理器超频时可能需要. 手动开到最大以帮助睿频激活的时间尽可能长。

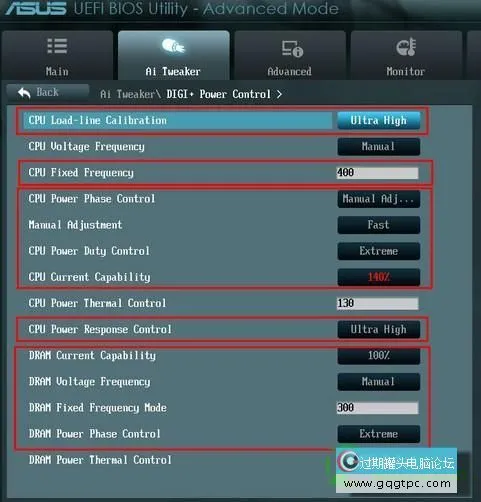

接下来进入DIGI+ Power Control设置数字供电相关选项。
CPU Loadline Calibration:防掉压设置,在华硕Z77系列主板上仍然 是Ultra High(75%)比较准。
CPU Voltage Frequency:设为Manual,可手动指定PWM频率。
CPU Fixed Frequency:CPU PWM频率设置,400KHz足以,设高了只会无谓增加供电发热。
CPU Power Phase Control:设为Manual Adjust,可通过下一项手动调节MOSFET响应速度。为了超频和发热两全,设为Fast是比较合理的。
CPU Power Duty Control:供电相数启用状况 ,设为Extreme全开。
CPU current capacity:CPU过流保护,在高频时可能可以帮助高负载下稳定,4.5G时应该还不会触发供电过流保护,设为140%也无妨。
CPU Power Response Control:供电响应速度,开最高就可以了。

以下内存相关供电设定,也可以开最高,帮助内存高频稳定。

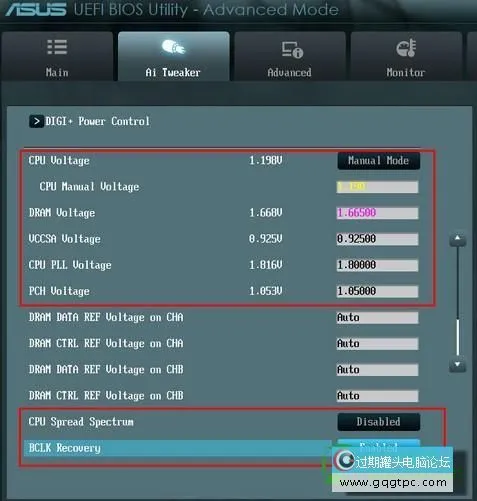

电压部分设定:
CPU Voltage:CPU中心 电压,可选择offset和manual模式,建议先使用manual模式找到超频到4.5G需要. 的电压,然后通过系统中软件得知4.5G满载时的VID,然后再设offset模式,开启节能,这样就可以待机降压满载稳定。在P8Z77-V上,我需要. 使用1.190V稳定4.5GHz。
DRAM Voltage:内存电压。P8Z77-V主板似乎内存有一些掉压,内存电压需要. 比其它主板设得更高一些才能稳定 DDR3-2133。超越 1.65就会变成紫色字,不过1.665V基本上还是安全的。
VCCSA Voltage:System Agent或者内存控制器电压,设为默认的0.925即可。
CPU PLL Voltage:CPU PLL电压,设为默认的1.8V即可,假如 你想也可以略微 降低一些,不过降低太多会点不亮。
PCH Voltage:PCH芯片组电压,设为默认1.05V即可。

以下四个内存参考电压无需改动,主板会自动设为内存电压的一半。
CPU Spread Spectrum:CPU外频频展,一般可关闭。

BCLK Recovery:在某些需要. 超外频的时候打开它,可能可以上更高的外频,但是超外频后开启它会形成 二启。

BIOS超频设置介绍:技嘉Z77系列
技嘉Z77系列主板与X79一样使用了3D BIOS界面,关于3D BIOS的演示请点此查看,本文主要介绍传统模式中的超频设置,我以Z77X-UD3H为例来介绍。

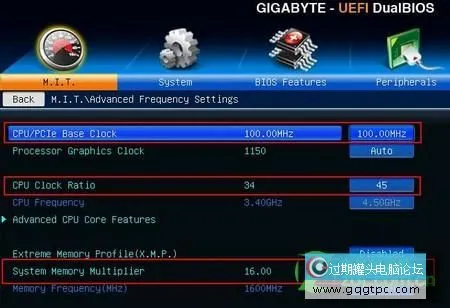

在Advanced Frequency Settings界面,修改以下三处:CPU外频(手动锁定100MHz)、CPU倍频(设为45x)和内存分频(依内存状况 而定,这里我设为2133)。
CPU/PCIe Base Clock:外频,技嘉主板上请手动设为100MHz,由于 假如 是自动,外频会偏移到100.9MHz左右。
Processor Graphics Clock:核显频率,每50MHz为一步进,这里我们不使用核显,所以不用管它。
CPU Clock Ratio:CPU倍频,超到4.5G就设为45。
Advanced CPU Core Features:这里边设置TurboBoost与节能相关选项,待会介绍。
Extreme Memory Profile(XMP):内存XMP,假如 你的内存有XMP可直接开启。
System Memory Multiplier:内存分频,能跑多高取决于你的内存体质,这里我的内存跑2133,分频就设为21.33。

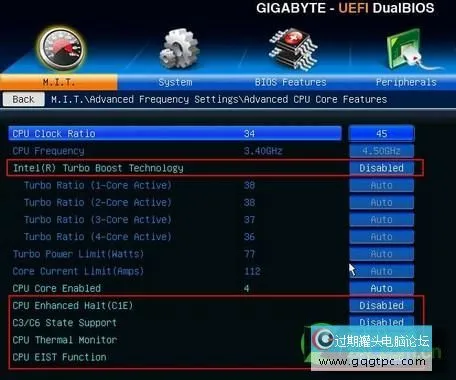

Intel Turbo Boost Technology:睿频功能,K系处理器选Auto或者手动Disabled都可以,非K系处理器要到达 最大倍频请设为Enabled。
下边四个是节能选项,开启或者关闭按照 个人使用状况 而定。

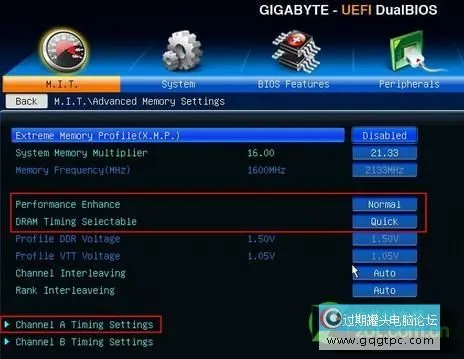

Performance Enhance:这个选项影响内存的Round Trip Latency和IO Latency,设为Normal可能会帮助内存稳定更高频率。
DRAM Timing Selectable:选择Auto是自动调节时序,Quick是一切 通道一同 调节,Expert是每个通道单独调节。一般来说使用一样的内存组双通道时,两个通道的时序可以跑一样的,选择Quick一同 调节比较方.便 。

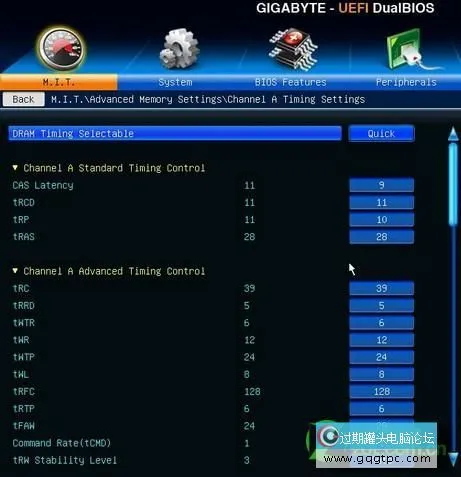

以上是Hynix CFR颗粒在技嘉Z77系列主板上超频到DDR3-2133的时序参考设置。

在3D Power Control中,把PWM Phase Control设为Mid PWR即可,没必要设为Extreme Performance,那样只会更糜费 电,增加供电发热。Vcore Loadline Calibration是CPU防掉压设置,推荐设为Turbo是待机和满载电压比较接近的。其它安全保护选项可以不用管,在风冷下简直 不会触发,留默认设置即可。

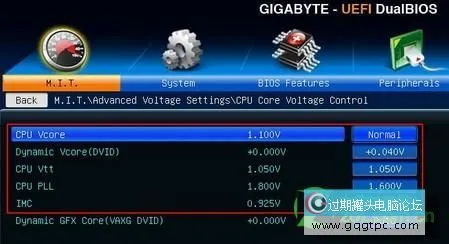

CPU Vcore:CPU中心 电压,不建议超越 1.3V,请依据 本身 CPU体质设置。技嘉主板提供直接设定电压(Fixed或manual模式)与VID+offset偏移量模式,如要使用offset模式,请把CPU Vcore设为Normal,然后下边的DVID就是offset,可调节电压偏移量。
CPU Vtt:VCCIO电压。IVB超频时一般不需要. 增加,为避免 主板偷加电压可手动指定默认值1.05V。
CPU PLL:CPU PLL电压,默认值是1.8V,一般留默认即可,略微 设低一点也无所谓,不过太低可能会无法开机。
IMC:VCCSA电压,也是内存控制器的电压。IVB超频时一般不需要. 增加该电压,设为默认的0.925V即可。
Dynamic GFX Core(VAXG DVID):核显电压,如使用核显超频时可从这里加压,这里没有使用核显所以不用动。

内存电压请参考你的内存本身 状况 而设定,Hynix CFR颗粒在运行DDR3-2133时可设为1.65V,下边的参考电压保留 Auto即可,BIOS会自动帮你设为内存电压的一半。

BIOS超频设置介绍:微星Z77系列
以下我以微星Z77A-GD65为例说明微星Z77系列主板超频到4.5GHz与DDR3-2133的BIOS设置。微星的BIOS中把超频相关的设置全部做在OC的子菜单中,要改的选项我已经在红框中圈出。不过还是那句话,仅供参考,切勿照搬。
这里多提一句,有些时候主板BIOS里的电压会以不同颜色表示,这是厂商建议的电压值,红色就是他们觉得 的危险电压了。这些标注颜色有一定的道理,不过在散热允许、短时间超频的前提下,红色的电压也是可以用的。

Adjust CPU Ratio:CPU倍频设置为45x。
Adjust CPU Ratio in OS:这项K系处理器请关闭,一切 中心 都会跑在45倍频;非K系处理器请打开,并同时开启EIST与TurboBoost,这样可以在单中心 与双中心 负载时到达 最大睿频性能。
DRAM Frequency:内存分频设为DDR3-2133。

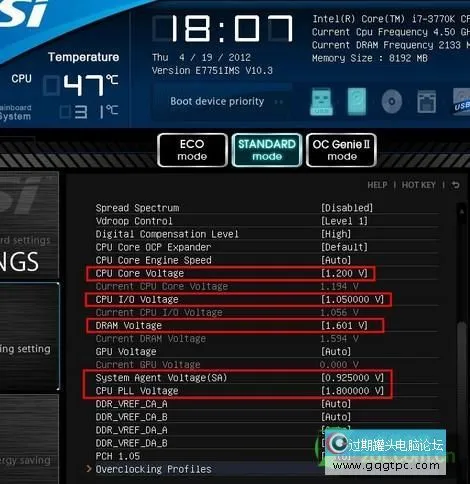

Vdroop Control:经过主板提供的电压测量点测试,Z77A-GD65在1.2V左右防掉压开到Level 1可让待机和满载电压偏向 在0.005V之内。虽然CPU-Z检测到的电压会有0.02-0.04V的偏向 ,但那只是软件读数而已,与实际电压还是会有差异 的。

CPU Core Voltage:CPU电压设为1.2V,可依据 本身 CPU体质做调整,不建议超越 1.3V。
CPU I/O Voltage:CPU I/O电压又叫VCCIO、VTT电压,设为默认值1.05V即可。
DRAM Voltage:内存电压设为1.6V,可依据 内存体质做调整,不建议超越 1.75V长期使用。
System Agent Voltage:系统助手电压,又叫VCCSA,设为默认值0.925V即可。
CPU PLL Voltage:设为默认值1.8V即可。

对于不知道自己. 内存能超多高的用户,建议先设置到这里,进系统测试稳定性,之后再往下看。

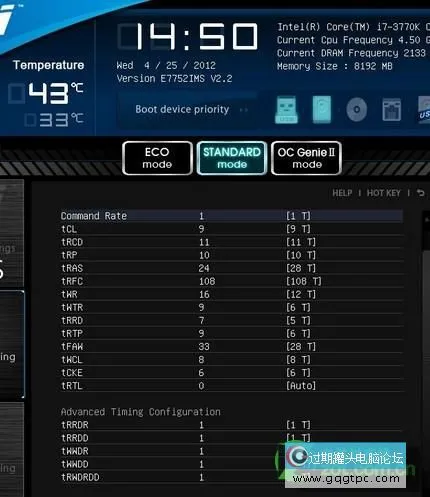

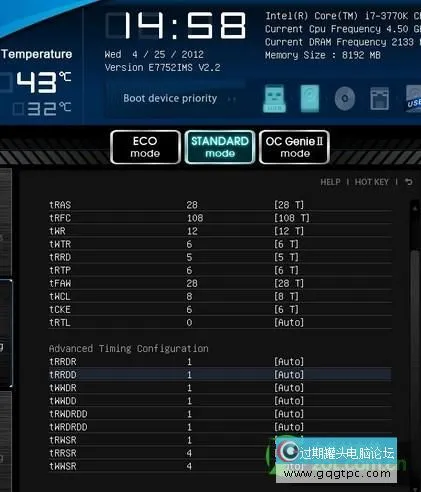

Hynix CFR颗粒超频到DDR3-2133的时序参考,一般用户只需要. 更改前边六项,其它留Auto也可。

在微星的主板上,第三时序tRRSR在能稳定的前提下请手动设为4T以避免 内存读取性能打折扣。 201262222226407.jpg

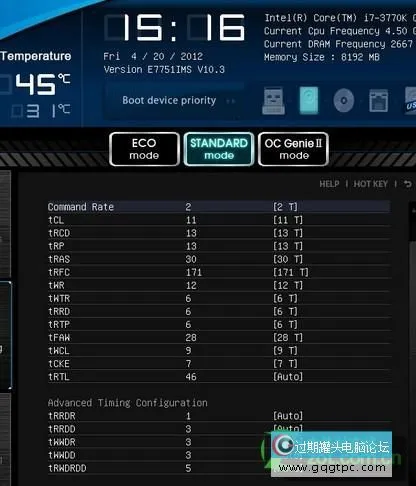

超频到DDR3-2667的参考时序:11-13-13-30-2T

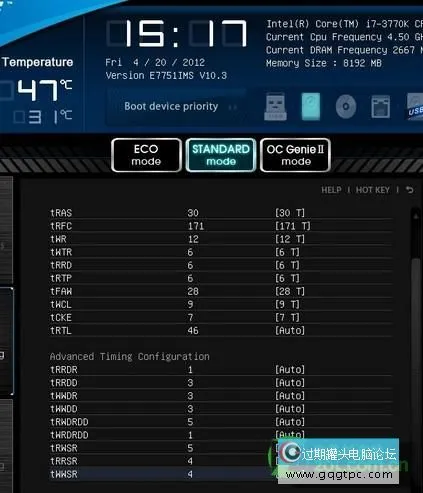

第三时序仍然 把tRRSR设为4T。
