pci转IDE/SATA/ESATA多功能卡图解安装方法

[复制链接]
发表于 2011-1-24 11:26:53 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!
我的老的主板没有SATA(串口),而现在又有几个闲置的SATA硬盘; 新配的电脑主板上淘汰了IDE(并口),我的IDE光驱要荣耀 退休了。。。。
不用愁,只需 你用上这张PCI 转IDE +SATA+eSATA多功能卡,就可以解决问题了。。。

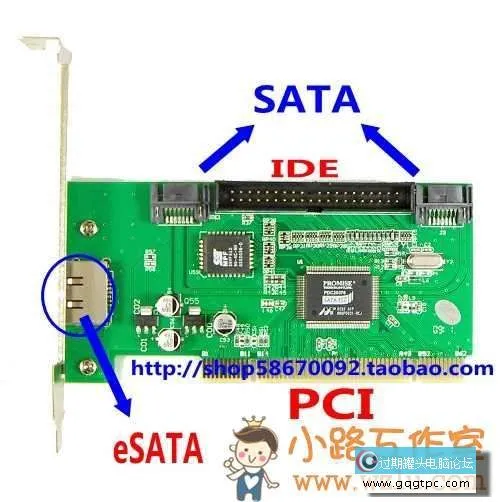

本卡采用PDC20376芯片,高速稳定。卡上有一个 IDE接口,两个SATA接口,一个外置ESATA接口,这个卡对硬盘容量没有限制,容量限制取决与你的主板。

       注意:1、此卡上自带bios,可以开机就能辨认 硬盘。IDE硬盘有跳线设置, 确认设备已设为Master(主盘)方式。(此点十分 重要!不过个别硬盘的跳线比方 西部数据的需要. 设为cable selcet,假如 买家发现物品不能使用时请改换 跳线试试,一般状况 下迈拓和希捷都是要设在master的位置)
2、此款多功能卡不支持光驱。

  此卡最大的特性 是安装简单,主要表现 在;1、安装驱动方.便 ,一些ghost系统自身 集成驱动,把卡安装好后自动安装驱动(至少我的GHOST系统是这样的。)2、想挂载系统盘也十分 简单,首先将卡安装在主板的PCI插槽上,和平常安装PCI网卡声卡一样,然后安装驱动。安装成功后,关机。直接将数据线移到此卡的相应接口上,开机。即可。自己 亲身 测试,支持WINDEWS 7系统。
下面还有几种安装方法:
1:在系统刚开始安装的时候 按 “F6”导入这个pci磁盘阵列卡的驱动,需要. 用到软驱,可能有点难。
2: 首先在系统安装盘里面集成pci磁盘阵列卡的驱动,采用nLite软件,集成好了之后在进行安装,这个方.便 一点。
3:首先不要把硬盘挂到卡上,和平常 安装系统一样安装好系统。然后安装阵列卡和驱动,最后把硬盘挂载到阵列卡上。自己 亲测试支持WIN7系统。可以同时挂光驱和硬盘。


















安装图解教程:(本教程采用的是第3套安装方法)








第一步将卡插入主板PCI插槽中

开机,现在我们用的是WIN7系统做教程。在WIN7系统里,本卡辨认 为“大容量存储控制器”。
点右键---更新驱动程序软件---浏览计算机以找驱动程序软件---指向驱动光盘pdc20376文件夹找到相应的驱动程序。WIN7 XP VISTA系统都用 pdc20376winxp-vista 文件夹下的驱动。(无光盘的朋友也在网上下载,下载地址:

http://dl.dbank.com/c0nlwjmb3c)

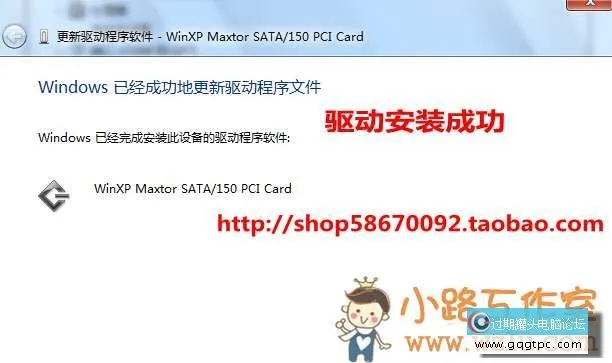

驱动安装好后就有下图的提示。

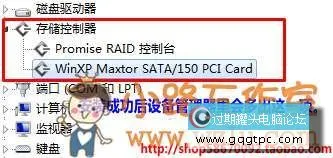

在设备管理器里会多出这一项

驱动安装成功后,关机。直接将数据线移至此卡的相应接口上,开机。即可。

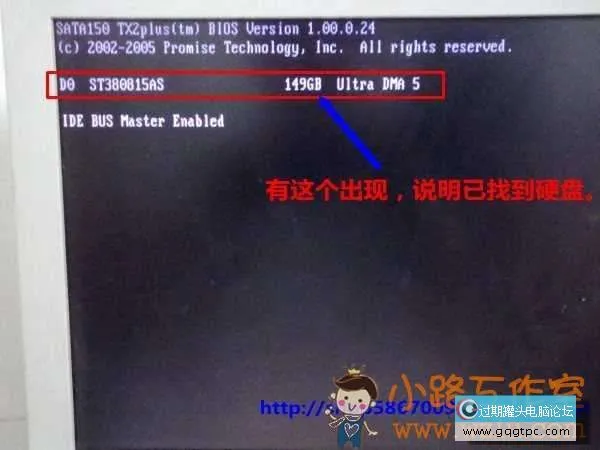

看到下图就表示成功了一半了,为什么这样说呢?由于 不安装驱动,直接把硬盘挂在卡上也可以到这个界面。只是在看不到再下面的图了。没有装驱动时,一般到这个界面就会自动重启。

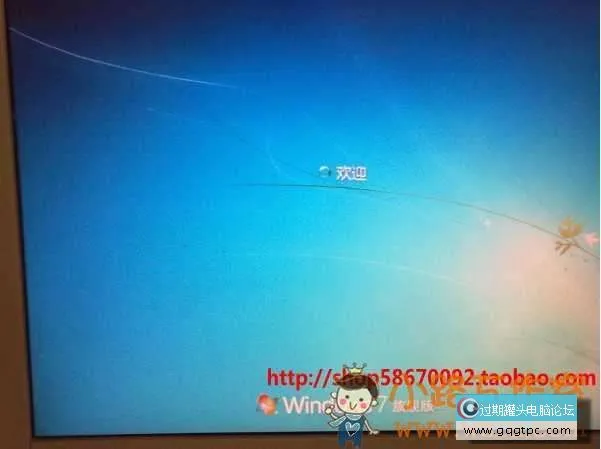

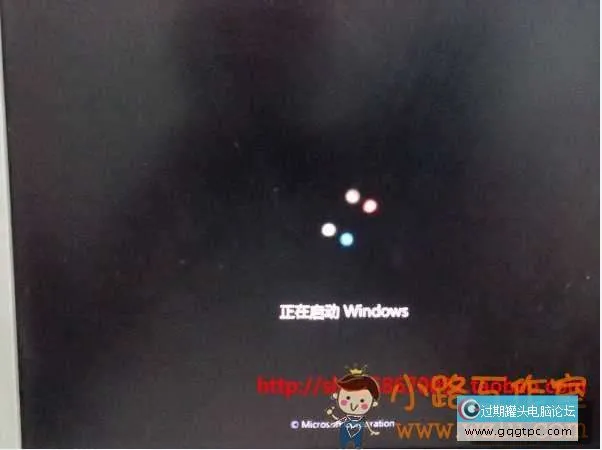

能看到这个界面就表示成功启动,祝贺 你安装成功了!!!

初次 进系统会提示“成功安装了设备驱动程序”

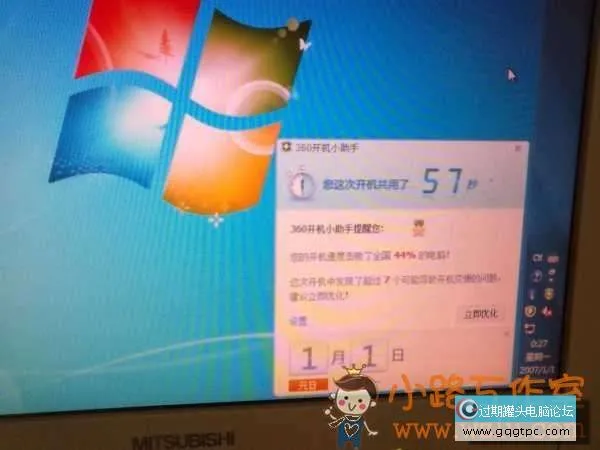

和不用卡开机用的时间简直 相同。

问: 这个卡支持那些系统?
答: 此支持目前一些主流的系统WINDOWS 2000 XP 2003 WIN7 32位系统。由于 本卡配的驱动光盘中没有64位系统的驱动,所以此款不支持64位的系统。
