明明白白用硬盘 SATA主板BIOS设置方法简谈

[复制链接]
发表于 2011-2-14 11:40:39 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!
随着串口技术的成熟和串口硬盘及支持串口硬盘主板价钱 的不断走低,目前,多数用户在装机时开始选择使用传输速度更快、缓存更大、安装愈加 方面的SATA硬盘。虽然SATA硬盘具备很多的优势,但对于多数使用PATA硬盘的用户来讲,其安装方法也不尽相同,特别是在主板的BIOS设置中,相对比较复杂。假如 设置不正确,系统便不能辨认 到硬盘。那么,今天我们就跟大家一同 来理解 一下SATA硬盘的安装方法,这里主要讲主板BIOS的设置方法。
SATA硬盘安装成难题
  目前支持SATA硬盘的主板芯片组主要有英特尔的i865系列、915系列、925系列、945系列,威盛的KT600系列、K8T800、K8T890和NVIDIA的NF4系列等等,随着价钱 的走低,英特尔的915系列、威盛的K8系列和NVIDIA的NF4系列已经占领 了市场的主流。近期E6中心 的64位3000+处理器散包价钱 已降至1000元以下,而支持此款处理器的NVIDIA的NF4系列主板价钱 降至了极限。因而 我们这里着重所讲的便是NF4系列主板的详细介绍。
  由于各家厂商主板的BIOS不尽相同,但是设置原理都是基本一致的,在此我们以磐正的9NPA+Ultra为例,相信读者都可以 依据 自己. 主板BIOS的实际状况 参考本文解决问题。

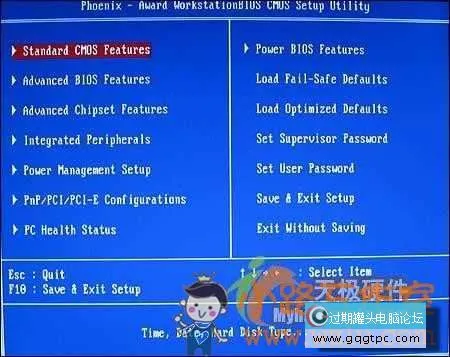

  开机,按DEL键进入主板的BIOS设置页面,见下图:
BIOS设置页面
BIOS设置页面

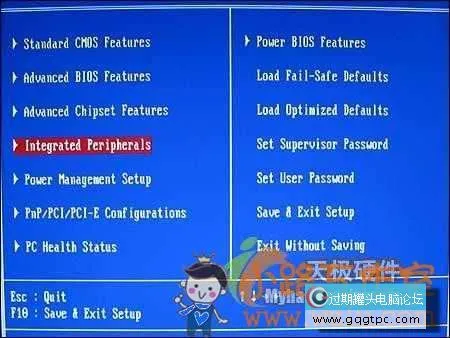

  首先,我们进行硬盘的相关设置。选择Integrated Peripherals进入,这一项中包含有硬盘的相关设置选项,其中有SATA Mode、Secondary Master UDMA、Secondary Slave UDMA、SATA1/2、SATA3/4、RAID Enable等几个选项。
BIOS设置
BIOS设置

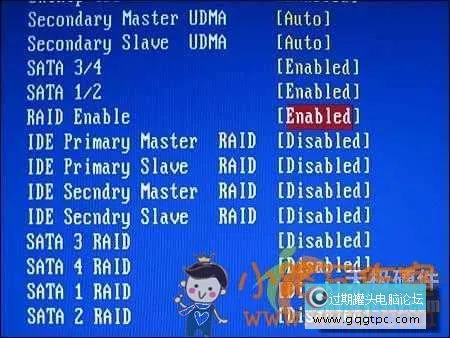

  在每个选项中,均有Enabled和Disabled两个选项可供选择,这里我们只需 将“SATA1/2”、“SATA3/4”设置为[Enabled],以激活SATA,其它的选项保持不变。
2011615151711301.jpg 2011615151711301.jpg
BIOS设置页面
  另外,假如 你的机器机只安装了一块硬盘,不需要. 组建RAID,那么你把“RAID Enable”选项设置为[Disabled],也就是关闭这项功能。反之,假如 你需要. 组RAID模式,则需要. 设置成[Enabled],以便打开项功能。另外Delay For HDD(Secs)选项中提供了0,1两种模式供大家选择。
完成硬盘的设置后,我们还要对系统的启动顺利进行一下简单的设置。

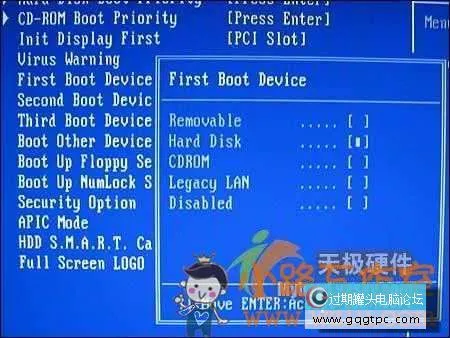

  按ESC键,退出硬盘设置项,选择Aduanced BIOS Features项进入基本的BIOS设置选项,在这一项中,我们可以看到First Boot Device、Second Boot Device、Third Boot Device三个设置项,每项中又包括Removable、Hard Disk、CDROM三个可选项,其中第一个为系统自动寻找可启动磁盘、第二、三项为硬盘启动和光驱启动。那么我们将First Boot Device设置为Hard Disk,系统便会默认将硬盘做为第一启动盘。
设置启动项

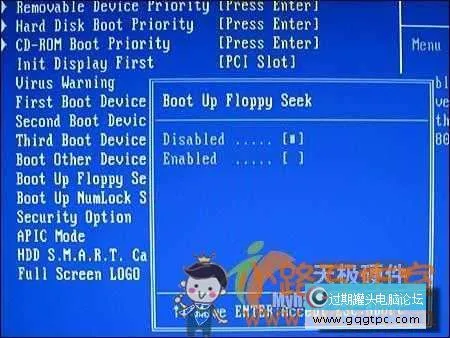

  另外,在使用SATA硬盘时,假如 你的机器中没有安装软驱,我们还要将软驱这一项给关闭。方法是首先选择Aduanced BIOS Features项进入基本的BIOS设置选项,选择BOOT UP Floppy Seek回车,选择[Disabled]即可。
BIOS设置页面
  通过以上几个步骤的简单设置,我们便可以安装操作系统.了 。另外注意,在安装前将First Boot Device设置为CDROM,将光驱设置为启动盘,随后将Windows的安装盘放入光驱,依照 Windows安装步骤一步步将系统安装完成后,再将First Boot Device设置成硬盘启动,整个过程便完成了。提示 大家,一定记得安装完系统后要安装RAID的驱动程序呀。
  以上为大家介绍了NF4主板BIOS的设置过程,对于其它主板,我们可以依据 主板的说明,进行详细的设置。下面是英特尔和威盛芯片组的简单设置过程。
英特尔芯片组设置:

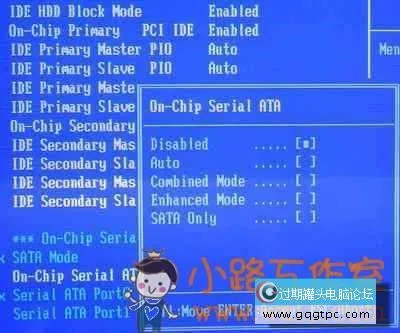

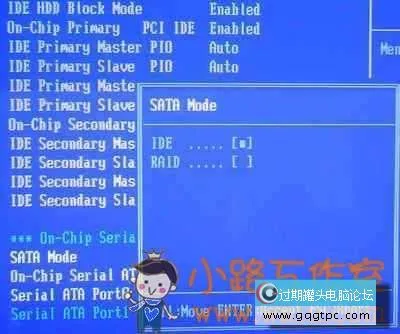

  开启电脑,按DEL进入CMOS设置,选择“Integrated Peripherals-OnChip IDE Device-OnChip Serial ATA Setting”,也就是SATA硬盘的相关设置,其中有“SATA Mode”、“On-Chip Serial ATA”和“Serial ATA Port0/1 Mode”三个选项。“SATA Mode”设定是否开启SATA RAID,默认值是“IDE”,即不开启SATA RAID,而且只有当“SATA Mode”设置为“IDE”时,“On-Chip Serial ATA”和“Serial ATA Port0/1 Mode”这两项才可选。“On-Chip Serial ATA”是选择SATA控制器的工作模式:1、Disabled禁用SATA设备,默认值。在使用SATA硬盘时,要开启这一项;2、Auto,由BIOS自动侦测存在的SATA设备;3、Conbined Mode,SATA硬盘被映谢到IDE1或IDE2口,模仿 为IDE设置,此时要在“Serial ATA Port0/1 Mode”当选 定一个位置启用SATA设备;4、Enhanced Mode,允许使用一切 连接的IDE和SATA设备,最多支持6个ATA设备,要在“Serial ATA Port0/1 Mode”中设定一个SATA设备作为主SATA设备;5、SATA Only,只能使用SATA设备。
BIOS设置页面
BIOS设置页面
  Primary P-ATA+S-ATA:并行IDE硬盘占领 IDE0+1的主通道(Primary IDE Channel),串行SATA硬盘占领 IDE2+3的从通道(Secondary IDE Channel)。也就是说这时主板上的第二个并行IDE接口对应的端口不可用。
  Secondary P-ATA+S-ATA:与上面正相反,此时主板第一个并行IDE接口(Primary P-ATA)上对应的端口不可用,由于 给SATA硬盘占用了。
  P-ATA Ports Only:屏蔽了串行SATA硬盘接口,只能使用并行接口设备。
  前两种模式中,主板上的SATA1接口自动对应IDE通道中的主盘位置,SATA2接口自动对应IDE通道中的从盘位置。
  中选 择模式为加强 模式Enhanced Mode时,其下的端口设置的字样变为Enhanced Mode Supports On,其中也有三个选项:
  P-ATA+S-ATA:并行和串行硬盘并存模式,此时SATA和PATA通道都互相 独立互不干扰,理论上4个P-ATA和2个S-ATA可同时接6个设备,实际上得依据 不同主板而定,有的南桥芯片就只支持4个ATA设备。此时SATA1口硬盘对应Third IDE Master(第三IDE通道主盘),SATA2口硬盘对应Fourth IDE Master(第四IDE通道主盘)。
  S-ATA:串行硬盘加强 模式,此时理论上支持4个串行硬盘,但还得看主板的支持状况 (假如 是ICH5R芯片组如P4P800,想组RAID模式,则必需要 选择此项,并将Configure S-ATA as RAID项设为Yes,S-ATA BOOTROM项设为Enable,设置后BIOS自动检测的时候按“Ctrl+I”进行RAID设置)。
  P-ATA:其实还是一种映射模式,SATA硬盘占领 的是第一个IDE通道,SATA1口对应第一个通道的主盘,SATA2口对应第一个通道的从盘。
  虽然SATA硬盘自身 无须设置主从关系,但是一台机器上同时使用SATA硬盘和其他IDE设备时,还是要考虑到这个问题的。比方 在安装Windows XP系统时,将“On-Chip Serial ATA”设定为“Combined Mode”,同光阴 驱被安装在IDE1接口的“Master”位置,那么当“Serial ATA Port 0 Mode”分别设置为“Secondary Master”或“Secondary Slave”时,可以看到光驱出现在“IDE Channel 0 Master”或“IDE Channel 1 Slave”位置。再将开机引导设置为光盘启动并保存。将Windows XP安装光盘放入光驱,就可以根据 提示逐渐 完成系统安装。但假如 将Serial ATA Port 0 Mode”设置成“Primary Master”,则SATA硬盘和光驱都会检测不到;设置成“Primary Master”则SATA硬盘出现在“IDE Channel 0 Slave”位置,光驱依然 检测不到。这是由于 在此模式下SATA硬盘被模仿 成IDE设置,与连接在IDE1接口“Master”位置的光驱发作 抵触 所致;一旦SATA硬盘被映射到某个IDE口,该IDE接口上就不能使用其它的IDE设置。假如 采用“Enhanced Mode”模式,无论选择“SSATA 0 Master”或“SATA 1 Master”都不会对光驱形成 影响。在安装时,要依据 硬件实际状况 进入设置。

  威盛芯片组的设置过程:
  相对于ICH5/ICH5R芯片组,VT8237的SATA设置部分就简单得多了。其SATA部分的设置选项也是在Main主菜单下的Integrated Peripherals(整合周边设备)里:
  Onboard PATA IDE(主板内建并行IDE口设定)
  此项设定允许用户配置主板内建并行IDE口功能。
  Disabled:关闭主板的并行IDE口功能。
  Enabled:允许使用并行IDE口功能(预设值)。
  Onboard IDES operate mode(主板内建IDE优先设定)
  PATA is Pri IDE:PATA口上的设备优先(预设值)。
  SATA is Pri IDE:SATA口上的设备优先。
  Onboard SATA- IDE(主板内建SATA口功能设定)
  Disabled:关闭主板上SATA口。
  SATA:主板上SATA口当做一般的SATA口使用。
  RAID:主板上SATA口上的硬盘可以建立磁盘阵列(预设值)。
  这里你只需要. 依据 实际状况 调整一下串、并行口的优先级就可以正常使用SATA硬盘了。
