[教程资料] 怎么用数字万用表测量电阻值

[复制链接]
发表于 2014-1-7 09:29:01 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!
                A) 将功能/量程选择开关旋到Ω,如图所示。
        数字万用表测量电阻的方法(点击看大图)
        B)将红、黑表笔分别插入VΩHz和COM输入端。
        C)将表笔线的测试端并联到被测电阻上会声会影下载,被测电阻值将同时显示在显示屏上。
        D)在手动模式下,如果显示屏显示“OL”,则表示被测电阻值已经超过当前量程的最大测量值,请选择更高的量程来完成此次测量。
        E)从显示屏上读取当前测量结果。

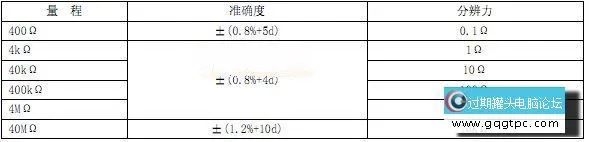

        数字万用表电阻测量技术指标
        开路电压:400mV
        过载保护:250V直流或交流峰值。
        注    意:在使用400Ω量程时,应先将表笔短路,测得引线电阻,然后在实测中减去。
        数字万用表电阻测量注意事项        ·测在线电阻时,须将线路电源关断edius下载,并将所有电容充分放电。
        ·如果被测电阻开路或阻值超过仪表的最大量程时,仪表将显示“OL”。
        ·测量1MΩ以上电阻时,仪表要几秒钟后读数才能稳定,这 对高阻测量来说是正常的。
        ·测量电阻时,请勿输入电压值,否则会引起读数不准确,如果超过过载保护电压250V,则有可能损坏仪表和危及使用者安全。
        ·测量完成后,要立即断开表笔与被测电路的连接。
