[硬件DIY] 换了个联想的机箱,型号是:联想启天M333E,SA06385832

[复制链接]
发表于 2014-4-14 22:04:30 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!
换了个联想的机箱,型号是:联想启天M333E,SA06385832


主板是ECS精英的AM2主板,MCP61PM-HM Rev1.0B,
PCB板子上印有15-V06-011021
MICRO-ATX

机箱有三根连接线,一个前面板USB的,已经接好了。

电源开关使用铁片开机。
接线位置,应该是在板子的右下角位置。


请问机箱连接线应该怎么接上硬盘指示灯,电源指示灯,复位开关,
,主板SPEAKER是不是没有?如果有,怎么接?

机箱连接线,是不是需要拆了重新跳线?怎么跳?


楼主热帖
[电脑求助解答] 旧电脑,一直正常使用的,开机提示disk
[电脑组装维修] 换了个联想的机箱,型号是:联想启天M33
[u盘启动盘下载] 我心如水 Server2003 PE 维护版 & WI
[视频编辑软件下载] 小篆2.35+EDIUS6.55简体中文正版永久
[影视前线] [香港/三級] 七彩(鹹溼)西遊記(1-6集) [國語
[精品软件下载] [二代身份证 (复印件) 制作软件][v3.4 绿
[视频编辑软件下载] Magic Bullet Looks AE 1.3 FOR EDI
[影视前线] [韩国/限制级]艳战Beauty Wars [美女之间性的
[视频编辑软件下载] 完美支持64位WIN7_小日本TMPGEnc 5原
[影视前线] 女人的战争·合集(全6集 6.65G 很难找的资源

 楼主| 发表于 2014-4-15 00:20:37 | 显示全部楼层

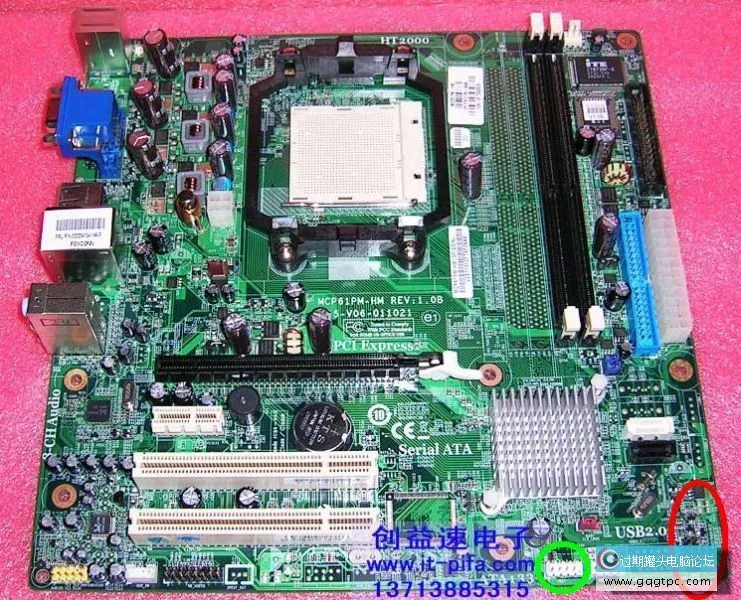

HP C61 MCP61PM-HM,1.0B,AM2全集成截图2.jpg
绿圈是USB,红圈 只使用,电源开关使用铁片开机。

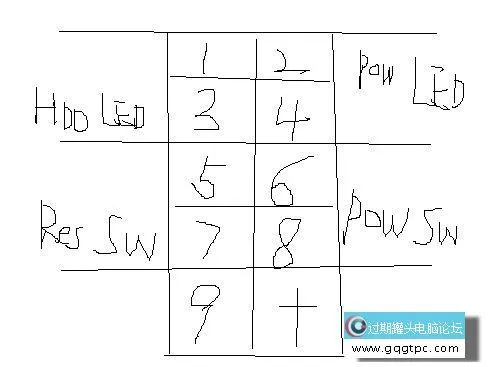

ECS 主板接线图.jpg


1,2接正极,5,6,7,8都是无正负极,9是空着,
关键是品牌机机箱线,可能还要重新跳。怎么接到主板上。
品牌机机箱线
有三个接头,一个接USB,已经接好了。
另外两个接头,
一个,8个头,红橙灰蓝紫绿黑黄,
另外一个,9个头,白棕蓝黄红黑绿灰黑,


回复

使用道具 举报

发表于 2014-4-15 07:30:53 | 显示全部楼层
联想新启天机箱改线教程
(LENOVO标准改INTEL通用标准)

新的联想启天机箱内部共有四条线,接头用不同的颜色标示,分别为:
绿色(温度检测); 黑色(开机控制); 桔色(前置音频); 黄色(前置USB)。
1、市场上的主板不一定有温控接口,所以绿色接头的温控线可以看情况决定是否保留,如果不需要,可以打开前置面板将其取下。因为笔者的微星Z77MA-G45主板没有温控接口,所以在这里,就不作说明了。
2、黑色接头的线有“开机电源”、“电源指示灯”、“硬盘工作指示灯”、“重启”四个功能,启天机箱只用到了前三个功能,即:“开机电源”、“电源指示灯”、“硬盘工作指示灯”。
新的联想启天机箱的黑色接头上一共有6条线,分别是:绿色、黄色、白色、黑色、蓝色、棕色,用缝衣针把这些线从黑色接头上拆下来,重新排列插入就可以了。
下面是排线顺序:
无、无(-)、无(+)、绿(-)、黄(+) 空、白(-)、黑(+)、蓝(-)、棕(+)
说明:
绿、黄是硬盘工作指示灯,有正负极,接反了灯不亮; 白、黑是开机电源,有正负极,但是正反无所谓; 蓝、棕是电源指示灯,有正负极,接反了灯不亮。
3、桔色接头负责前置音频(耳机、耳麦)。
桔色接头上一共有9条线,分别是:粗黑、黑、蓝、棕、黄、红、灰、白、绿。
下面是排线顺序:
粗黑、黑、蓝、空、棕 黄、  红、灰、白、绿
粗黑跟黑的区别是,粗黑也是黑色,但是线比黑色的要粗一点,颜色可能要淡一点,仔细看清楚,不要接错了。
4、黄色接头负责两个前置USB接口,有10条线,有几条线是分正负极的,接错了可能会烧掉USB设备,严重的可能会烧掉主板,所以一定不能接错。当然,按照下面的说明去做,你就不用担心了(^ v ^)。


回复

使用道具 举报

发表于 2014-4-15 07:31:26 | 显示全部楼层
看看这文对你有帮助不,毕竟用品牌机箱来折腾的人不多
