[硬件DIY] 低价ITX迷你电脑配置及装机图解教程

[复制链接]
发表于 2014-5-17 07:04:52 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!
一、ITX装机电脑配置介绍

3400元四代i3 ITX装机电脑配置单
配件名称 品牌型号 参考价钱(元)
处理器:Intel酷睿i3-4130(盒装自带) ¥730
散热器:盒装CPU自带 --
主板:极佳B85N凤凰 ¥599
内存:宇瞻4GB DDR3 ¥200
硬盘:希捷1TB 7200转 ¥355
机箱:先马模拟ITX  ¥200
电源:先马350M ¥138
显示器:华硕VX239H ¥1199
键鼠装:用户自选 --
总价:3421元








二、全套电脑配置硬件介绍
在正式组装电脑之前,我们还是先来详细理解,这台电脑全部的硬件状况,具体如下。

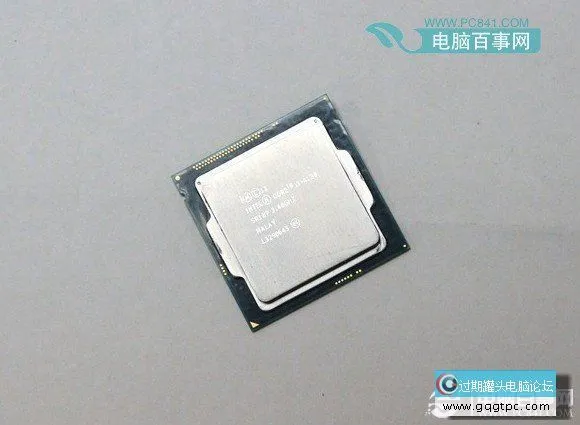

处理器方面,本套ITX配置采用的是Intel四代Haswell平台的酷睿i3-4130处理器,该处理器是目前Intel中端抢手处理器,具备3.4Ghz高主频、3M三级缓存,并且内置相对尚可的HD4000中心显卡。由于这台电脑针对客厅级的,因而并没有搭载独立显卡,不过平常不玩大游戏、不跑大程序,用来办公、高清影音以及一般的网游是够用的。
Haswell酷睿i3-4130处理器

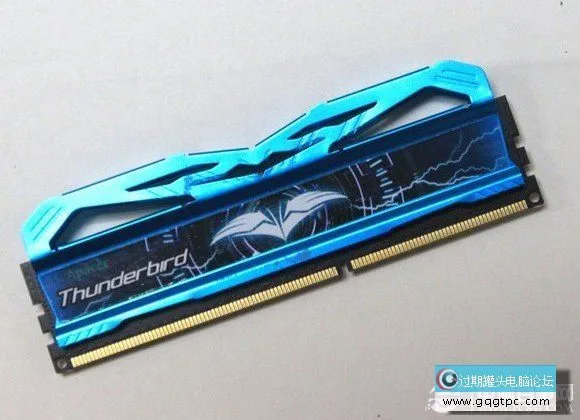

内存方面,笔者为大家选用的是宇瞻4GB DDR3,宇瞻要比金士顿内存实惠一些,并且4GB内存容量用来上网、看高清、玩一般的游戏绰绰有余。

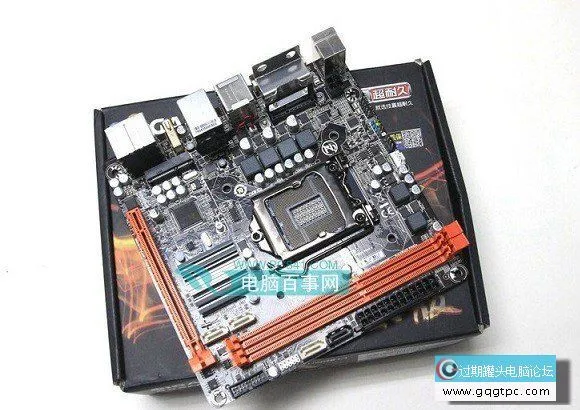

主板方面,作为一套ITX迷你小机箱电脑,在选择主板上,只能对应选择ITX迷你小主板,这台电脑选用的知名技嘉B85N凤凰ITX主板,目前网上报价为599元,性价比不错,对于入门用户来讲十分合适。
技嘉B85N凤凰ITX主板

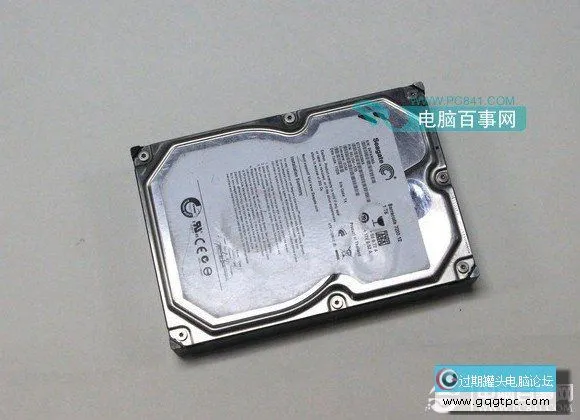

硬盘方面,我们选用的是希捷1TB机械硬盘,由于面向家庭以及办公用户,对存储只需容量大一些即可,对于固态硬盘,其实这种并非高端机也没必要选择。

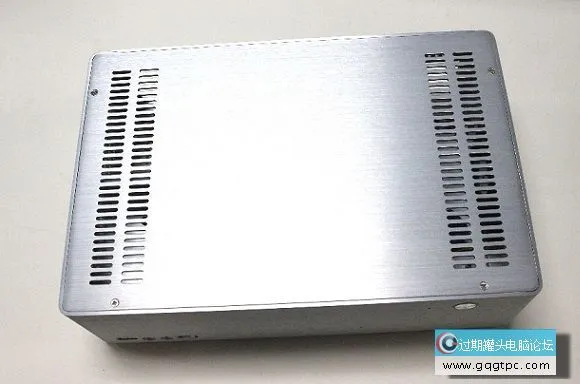

机箱方面,由于是一套迷你型的ITX电脑,因而机箱选择上则特别重要,这台ITX电脑笔者选用的是先马全铝魔方ITX机箱,机箱带USB 3.0接口,标配8CM风扇,并且可以立卧两用,分离其小巧轻盈的铝材质机身,无论是放置家庭客厅还是办公桌,都具备小巧、美观利于打扮的特性。
电源方面,由于ITX机箱没有带电源,因而笔者还选用了是先马的250W小电源,此款电源的价钱为138元,价位上也不贵。
显示器方面,笔者为大家推荐的是华硕VX239H液晶显示器,这款显示器最大的亮点在于具有23英寸大屏,屏幕细腻明晰,另外该显示器还自带音响,这样玩家可以节省下购置音响设备的钱。
华硕VX239H液晶显示器
不过该显示器售价1199元,价位上也不算廉价,想要节省预算的朋友,建议将显示器换成839元三星S23C350B 23英寸液晶显示器,同样是一线品牌,价钱上可以节省不少。






三、ITX电脑组装教程
这台ITX电脑硬件我们全部都介绍了一遍,下面我们来具体看看组装过程吧。组装电脑其实我们之前已经介绍的十分多了,因而本文不再详细叙说,只为大家大约的介绍下组装电脑的一些[win7系统下载站]步骤和过程。

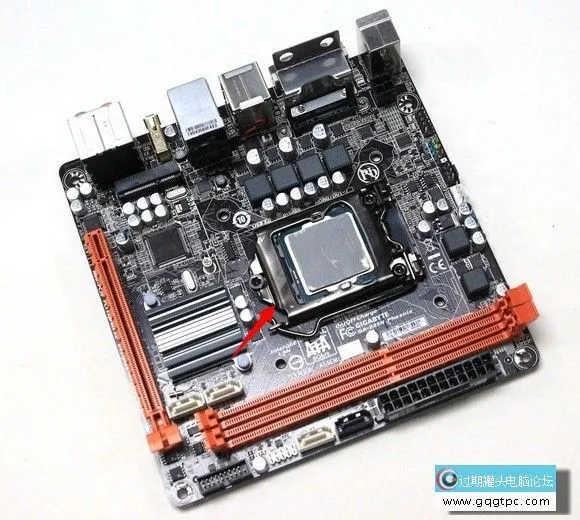

[win7系统下载站]步骤一、首选将l酷睿i3-4130处理器安装到主板CPU插槽,然后涂抹CPU硅胶,如下图所示:
ITX装机CPU安装
详细安装教程阅读:CPU怎么安装 CPU安装图解四步曲。

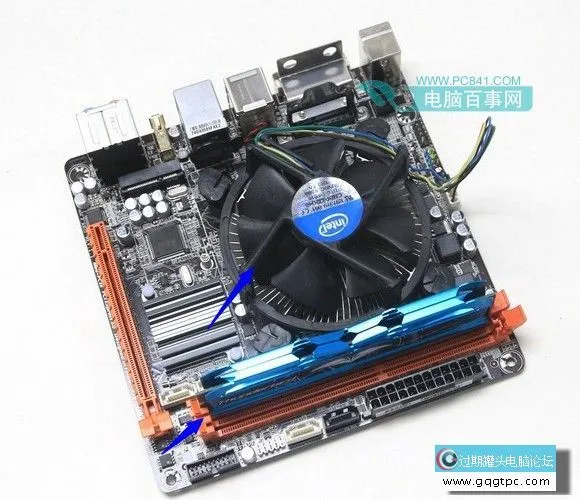

[win7系统下载站]步骤二、然后将CPU散热器安装到CPU上,接下来再将宇瞻4GB DDR3插入主板内存条插槽,注意最好插离CPU最近的里面插槽,如下图所示:

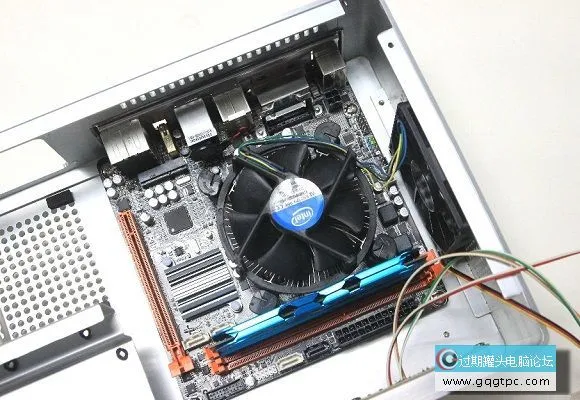

ITX装机CPU散热器与内存条安装图解
[win7系统下载站]步骤三、将安装好CPU和内存的主板安装到先马模拟ITX机箱中,并上好主板固定螺丝,如下图所示:
ITX装机主板安装图解

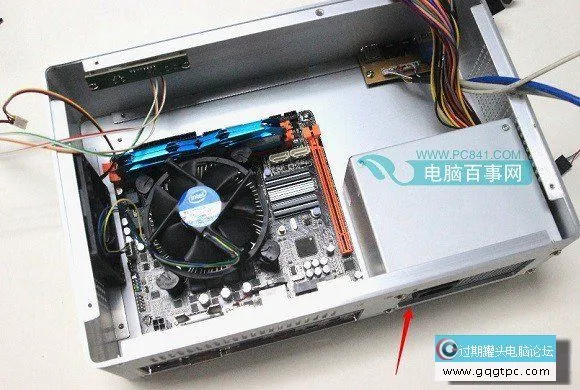

[win7系统下载站]步骤四、将先马350M小电源安装到机箱的电源安装位,并使用螺丝与主板固定,如下图所示:






[win7系统下载站]步骤五、接下来将机箱上的指示灯跳线插入到主板跳线插槽,如下图所示:
详细跳线连接教程:主板跳线怎么接?主板与机箱前面板跳线连接图解

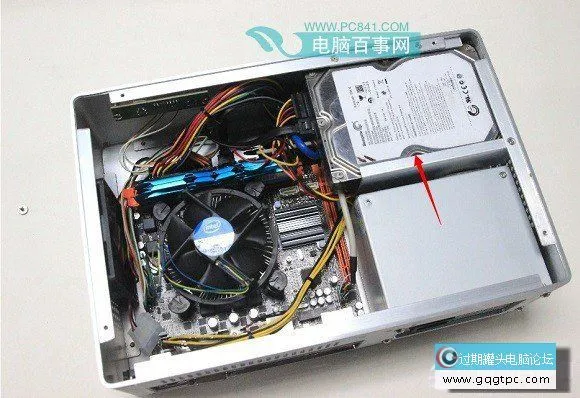

[win7系统下载站]步骤六、将希捷1TB 7200转硬盘安装到机箱硬盘仓位置,并用螺丝固定,并连接好电源以及数据线,如下图所示。

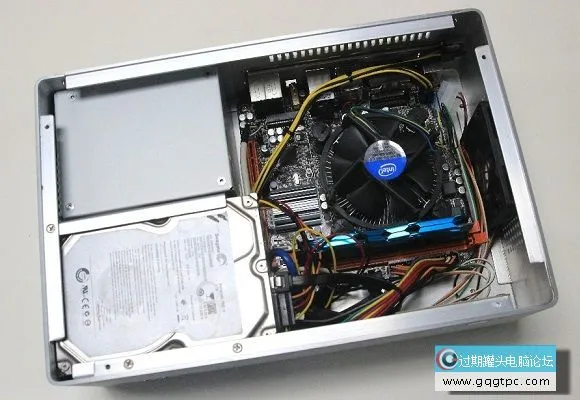

至此这套ITX电脑的组装就全部结束了,注意为主板、CPU、硬盘等都需要.连接好电源线,后期发现内部线材比较乱的话,还可以自行理一理。
ITX装机电源线连接于理线

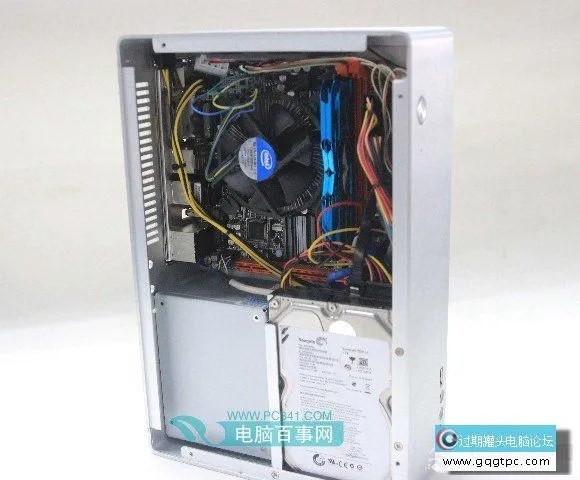

值得一提的是先马模拟ITX机箱支持立卧两用,既可以立着放在桌面上,也可以握着放在一些抽屉或者柜子里。

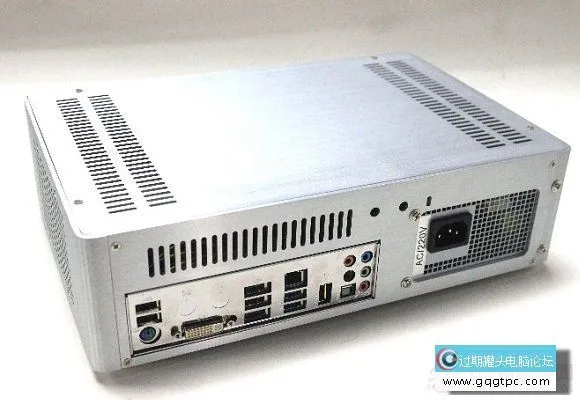

图为组装好的ITX主机机箱后面板外观特写,接口上也比较齐全,完全可以满足办公以及家庭文娱用户需求。

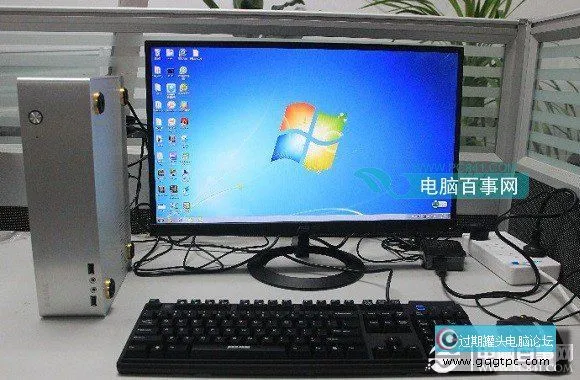

ITX迷你主机组装好后,最后就是连接上华硕VX239H显示器以及键盘鼠标了,最后就是为电脑安装系统.了,这里笔者一次点亮,并安装的是Win7系统,如下图所示:

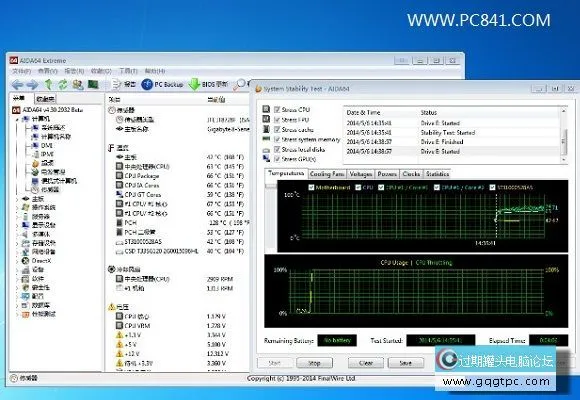

另外对于一套ITX电脑,大家可能会觉得机箱小,散热不太好,不过笔者进行了主机满载温度测试,虽然笔者办公环境温度比较高,加之是满载测试,因而测试的温度相对有些偏高,不过都在正常范围之内,而日常使用不可能一直都是满载状态,因而散热上大家可以放心。
ITX装机电脑满载温度测试
至此我们这台ITX电脑从DIY电脑配置硬件的选择,再到整体的组装以及安装系统就全部结束了,后期就可以正常使用了,随着ITX装机变得愈发盛行,这种外观小巧精致的电脑显然更合适放置于家庭客厅或者办公桌场所,具备占用空间小、打扮空间、节能等亮点,加之价钱不贵,值得大家自创采用。
