[硬件DIY] 6000元高端小巧ITX电脑组装方案及图文教程

[复制链接]
发表于 2014-6-23 13:54:53 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!
DIY装机电脑近年来正面临一场改造,小型化、个性定制化正越来越遭到电脑喜好者朋友喜爱。今天win8系统下载过期罐头为大家带来的是一套ITX小钢炮装机教程,采用的是采用M-ATX小机箱,外观精致小巧,并且还具备彪悍性能,可谓小机箱,高性能。话不多说,下面一同来看看一下这套个性化ITX小钢炮装机教程。

小巧高端ITX装机方案:6000元ITX电脑组装图文教程
一、ITX小钢炮电脑硬件介绍

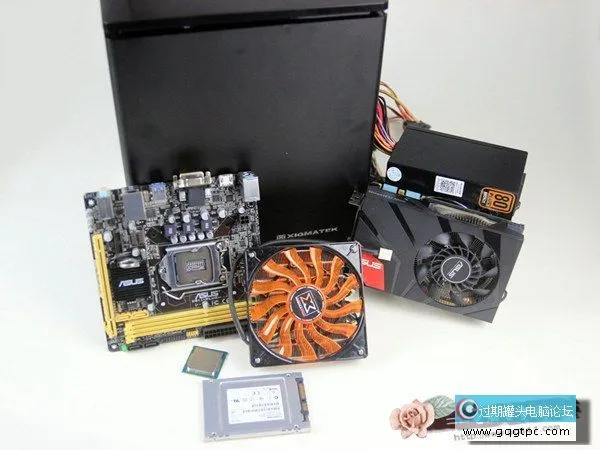

在正式装机之前,我们先看看所有DIY主机硬件全家福吧,如下图所示。
6000元ITX电脑硬件全家福
整套ITX主机价位大约在6000元左右

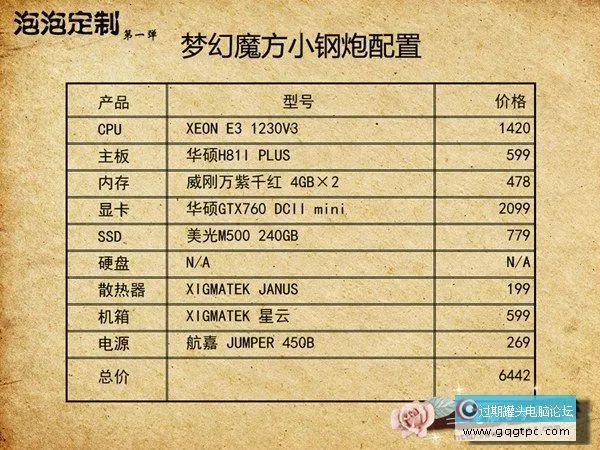

6000元ITX装机方案电脑配置单

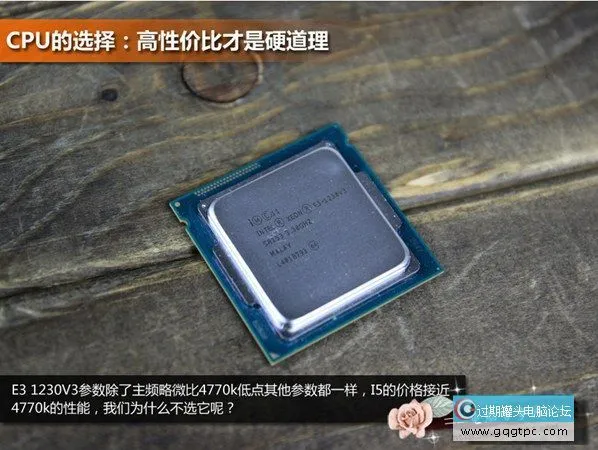

处理器方面,这套高端ITX小钢炮电脑选用的是E3 1230V3四核八线程处理器,其主频略微比i7-47770K旗舰CPU低,其他参数基本都一样,i5的价钱接近i7-4770K的性能,对于注重性价的高端装机用户无疑使超值之选。
至强E3 1230V3处理器






主板方面,虽然这是一套高端电脑,不过笔者并没有选用高端Z87主板,而是选择主流级的华硕H81I-PLUS B85主板。这主要是由于E3 1230V3处理器并没有超频需求,B85主板够用,使用其他更高端更高价主板,没必要。

内存方面,本套ITX电脑选用的是2根威刚姹紫嫣红 DDR3 1600 4GB台式内存,由于CPU不超频,因而内存也没必要选太好,2跟4GB内存组建8GB双通道内存已经足以满足用户需求了。

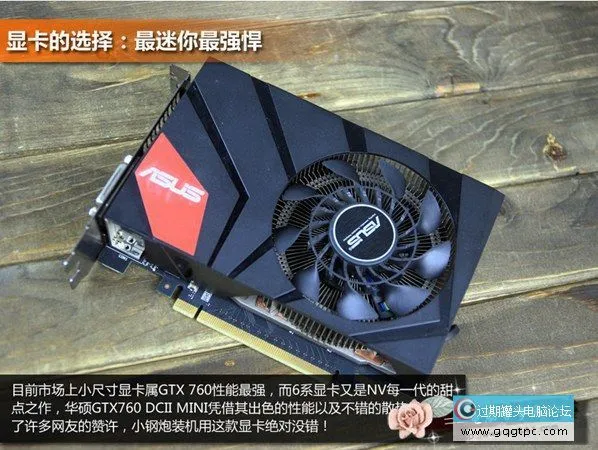

显卡方面,由于ITX电脑机箱内部空间长度有限,因而在选择显卡的时候也有所尺寸限制,而目前市场上小尺寸显卡属GTX 760性能最强,而6系显卡又是NV每一代的甜点之作, 性价比不错,这款华硕GTX 760 DCII MINI高端显卡凭仗其出色的性能、迷你身体以及不错的散热设计博得了许多网友的赞同,是小钢炮高端ITX装机用户不错的选择!

CPU散热器方面,ITX电脑同样需要.分离一些矮版散热器来满足机箱的兼容问题。下吹散热器如今已经成为ITX主板的最佳拍档,高端下吹散热器价钱一直居高不下,就在为散热器忧愁的时候XIGMATEK JAUNS进入了我们的视野,不到200元的价钱并装备6根热管,除此之外这款散热器还采用了首创的双风扇设计,除了在鳍片上方配有一枚12cm超霸静音风扇外,底座上方还配有一枚8cm风扇。这款散热器镇压E3 1230V3处理器完全没问题。

楼主热帖
[Windows7] Windows 7系统不测 关机重新开机不进行磁盘检
[Windows10] 安装Windows8 解决机器发热CPU占用率高硬盘
[Windows7] Win7系统下鼠标滚轮的6种另类使用方法
[Windows xp] Windows XP系统局域网添加打印机
[Windows7] Windows 7系统如何自定义电源按钮
[Windows7] Windows 7操作系统怎么 隐藏共享文件夹
[Windows xp] Windows xp系统中的两个超级技巧
[Windows7] 终极解决WIN7睡眠后无法唤醒的问题
[Windows7] win7优化调整适用 技巧十则
[Windows7] 怎么解决windows 7系统调制解调器错误651问题

 楼主| 发表于 2014-6-23 13:54:53 | 显示全部楼层
<div id="endtext">

电源方面,针对一套高端DIY电脑,对电源攻略要求自然更高,好在整套装机方案选择的ITX机箱支持标准的ITX电源,因而笔者选择的是航嘉jumper450B电源,额定450W,知名品牌,功率上也可以满足整套高端ITX电脑供电需求。

航嘉jumper450B电源
机箱方面,本套ITX电脑采用的是富钧星云全铝免工具mini ITX迷你小机箱,该机箱具有小巧精致外观,强悍的用料,另外给笔者留下印象最深入的是简单拆装设计以及不错内部设计,安装硬件十分方.便。

星云全铝免工具mini ITX迷你机箱
:硬盘上,整套ITX电脑只选择了一块240GB大容量固态硬盘,假如觉得存储不够大的话,建议增加一块1TB机械硬盘即可。





二、ITX小钢炮电脑组装教程
介绍完主机硬件后,下面我们就需要.进入正式的电脑组装过程了,以下也为大家全程介绍下这要ITX小钢炮电脑组装图文教程。
1、CPU的安装

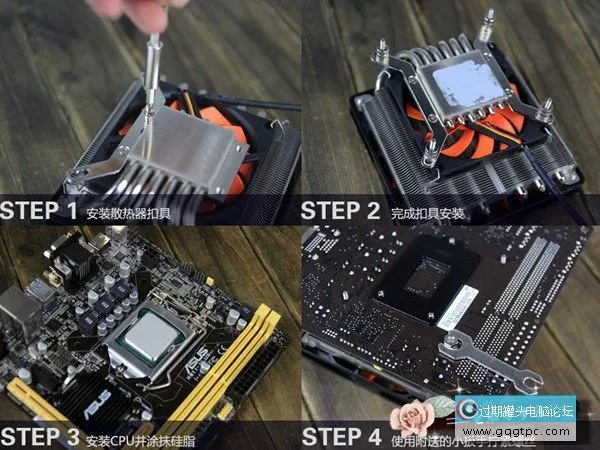

CPU安装分为CPU散热器和CPU安装,首先需要.将散热器准备好,具体为先安装散热器扣具,完成扣具安装后,为CPU涂抹散热硅胶,最后使用附送的小扳手拧紧螺丝,如下图所示:

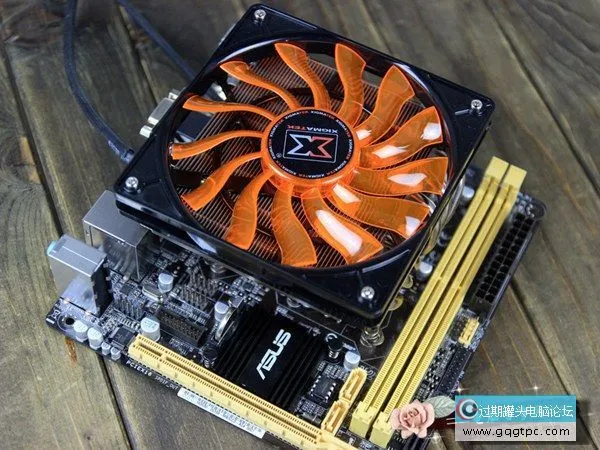

得益于华硕这款主板不错的CPU插座位置,无论那个方向安装散热器都不会有任何兼容性的问题,要知道有些ITX主板CPU插座较靠近PCI-E插槽,安装这种下吹散热器多多少少会有些兼容方面的问题。
2、主板安装

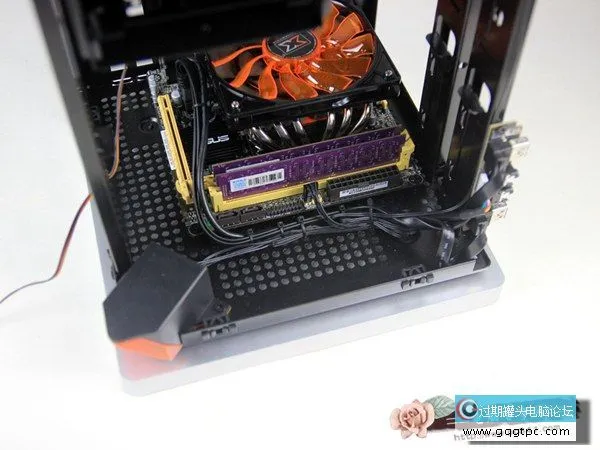

得益于星云全铝免工具ITX迷机箱周围的侧板都可以拆卸,使得主板安装十分方.便,我们只需将安装好CPU、散热器以及乡村的主板安装到机箱内部,并固定即可,如下图所示:

ITX装机教程之主板安装图解
主板安装完成后,插上插上I/O线,稍对I/O线材做下整理即可,如下如所示:
<p>
回复

使用道具 举报

 楼主| 发表于 2014-6-23 13:54:53 | 显示全部楼层
</p>

3、电源安装与理线

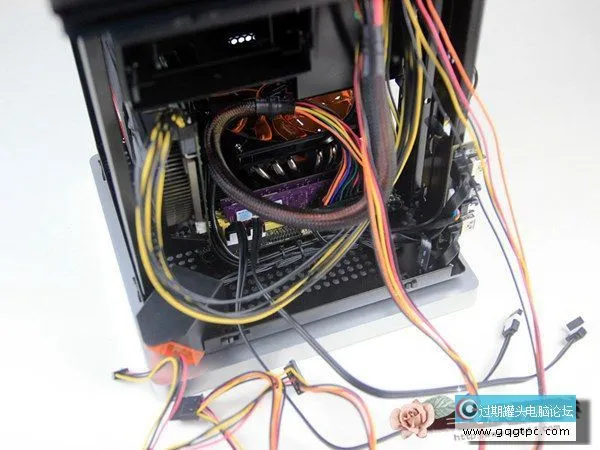

接下来我们将电源安装到星云迷你机箱中,由于该机箱周围侧板都可以拆卸,并支持ITX机箱,因而航嘉jumper450B电源可以很方.便的装到机箱内部,不过机箱线材很多,新手朋友很容易看的头都大了,其实认真察看会发现,机箱内部有很多藏线装置,如下图所示:
ITX电脑电源安装图解
3、机箱理线

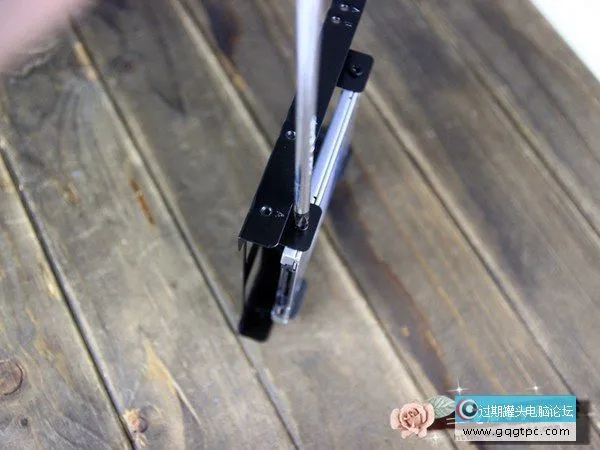

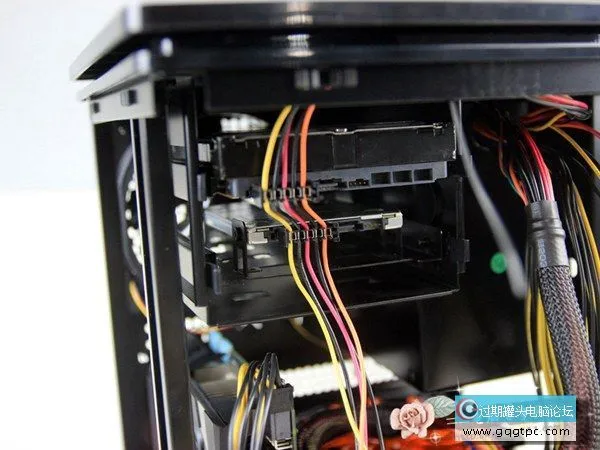

理线之前必须将所有的硬件装到机箱内部,以免遗忘线材,再给SSD固定之余顺便想想怎么这个机箱怎么走线,如下图为安装固态硬盘。
ITX装机教程之固态硬盘安装图解
将机箱内部的硬件安装完成后,我们可以看到该机箱顶部有很大一部分空间,这里就可以用来放置杂乱的电源线,如下图所示:
综合来说虽然小机箱不可能具有塔式机箱那样背部走线空间,不过得益于这款机箱内部构造,发现机箱底板就是一个自然的走线槽,机箱一侧还有一部分的空间用于藏线。


虽然ITX机箱内部空间并不多,不过这款机箱底部走线还是不错的。另外机箱的框架之间同样可以用来藏线,如下图所示。

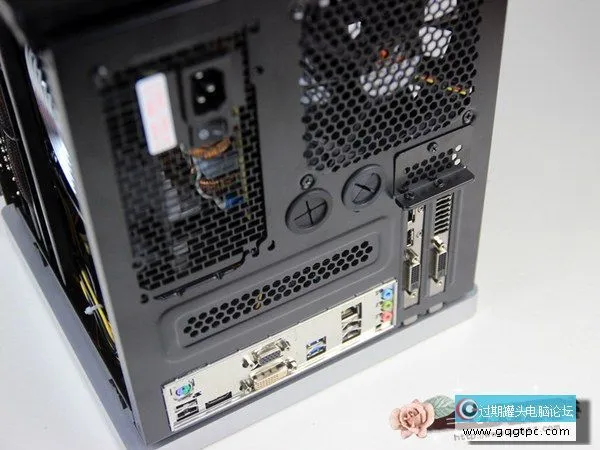

到这里,这台小钢炮ITX高端主机就安装基本完成了,最后来看一张机箱反面底部的I/O接口特写,如下图所示:
最后将之前拆卸下来的机箱侧面板都安装回去,整套高端ITX电脑装机就完成了,这套ITX电脑机箱内部设计不错,理线方.便。
回复

使用道具 举报

 楼主| 发表于 2014-6-23 13:54:53 | 显示全部楼层
三、ITX电脑散热能力测试
有很多玩家不愿意安装小机箱的最主要原因就是散热,散热不好电脑时不时的死机,主机再小也没有人爱,那么这台小钢炮会不会也有这种为难的问题呢?下面我们一同看看。

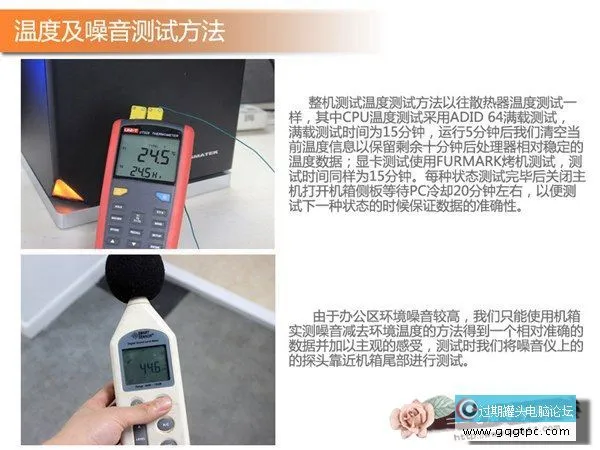

以下就是温度以及功耗表现,从最终温度表现来看,这台小钢炮散热效能要比我们之前想象中的要好很多,看到如此完美的温度表现我们都很诧异。CPU在长达15分钟的拷机测试中,温度一直稳定在60摄氏度左右,一些高端塔式散热器表现也不过如此;我们再看下显卡的温度表现,满载82度的表现在同类GTX 760显卡中算得上是劣等生,要知道这种温度是在小机箱中得出的成果。
ITX电脑也可以具备不错的散热能力
结论:机箱虽小但一点也不闷,散热能力也是不错的!
四、ITX电脑性能跑分测试

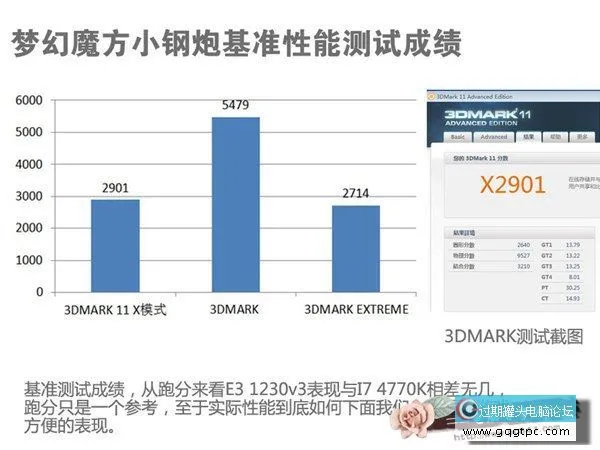

基准测试部分,从最终跑分红绩来看E3 1230V3性能表现与I7 4770K相差无几,当然跑分只是一个参考,至于实际性能到底如何下面我们还得看看游戏方面的表现。

最后是游戏测试,从游戏成果来看,这款主机能在1080p的分辨率下以最高画质运行目前主流抢手网游以及单机大作,除了一些比较变态的显卡杀手游戏比方地铁系列以及孤岛危机系列。
总结:对于这样一套外观小巧精致,性能强悍的ITX电脑,突破以往游戏PC那种厚、重、笨那种形象,以简约小巧的身段视人,游戏性能方面能流畅运行目前主流大作。总体来说,这套高端ITX装机方案统筹外观、性能、散热以及内部理线,另外性价比也十分不错,对于注重个性以及性能的装机用户来说,不失为一个理想的选择。
