[教程资料] 详解电脑主板结构及元器件作用

[复制链接]
发表于 2014-8-15 08:25:06 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!
   主板是电脑部件中最重要的部分,不管是硬盘、内存还是处理器都需要和主板连接,也都需要主板能够兼容支持,一套合理的电脑配置,起码主板要与其它主要部件相互兼容,所以主板是电脑最重要的部件。可能一些用户对电脑主板结构及元件还不是很了解,那么请看以下的电脑主板结构及元件详细图解。

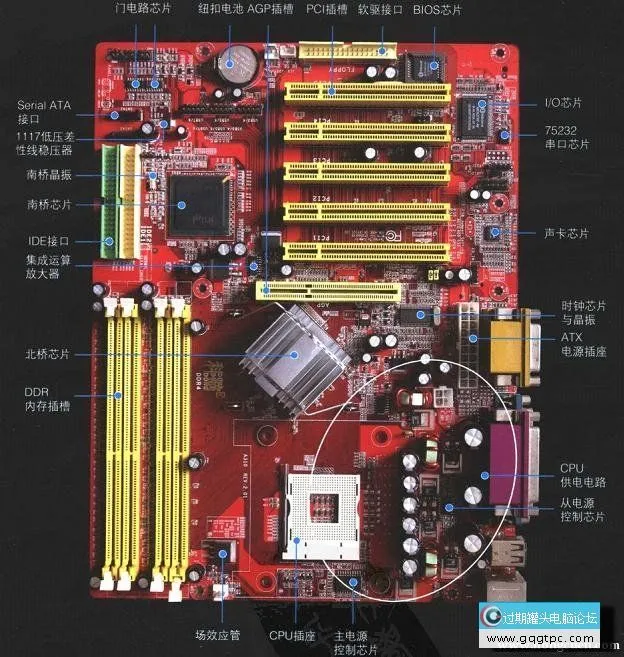

    先来个整体印象 22213U258-0.jpg

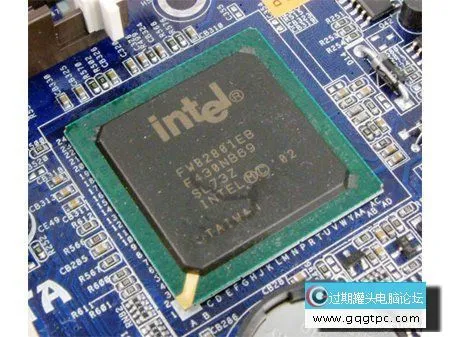

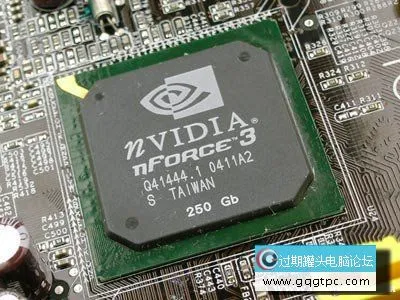

芯片组:芯片组一般分为北桥和南桥两部分,北桥主要负责控制CPU,内存,显卡之间的通信,南桥则集成了开机,复位,CMOS电路,USB,IDE,SATA,PCI等许多电路和控制模块,它们是整个主板的核心。注意,NIVADIA有些芯片组南北桥是一体的。以下为实物图(不带散热片):

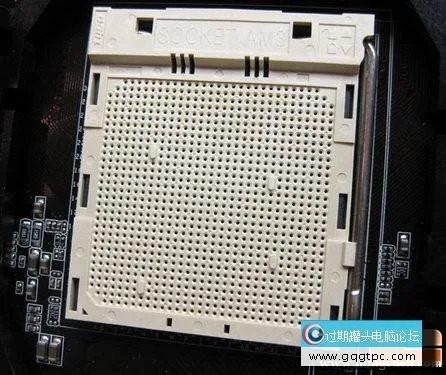

CPU插座,INTEL和AMD两大阵营,型号有很多种,这里就不一一说明了

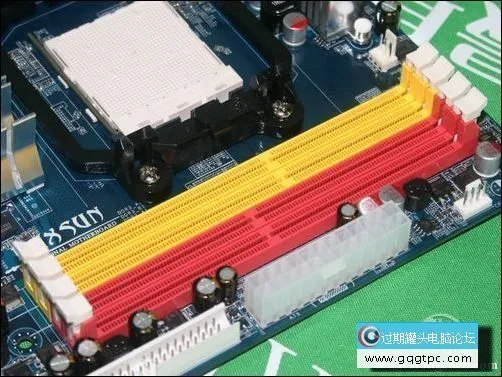

内存插槽,分为DDR1,2,3三种

显卡插槽多位于PCI插座上面,老一点的多为AGP插座。现在一般是PCIE,有的过渡型的主板两种都有,有些则有两条PCIE插口

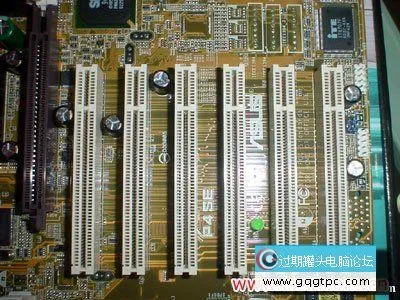

PCI插座,多为白色

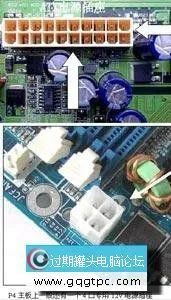

ATX电源插座及12V辅助电源接口

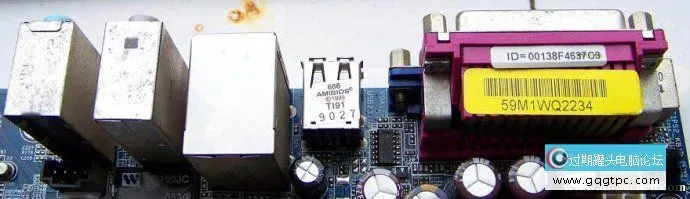

外部接口,包括键盘鼠标,串口,并口,打印机接口,集成显卡接口,USB口,集成网卡和声卡接口等:

USB扩展接口,用于连接机箱前面板的USB接口

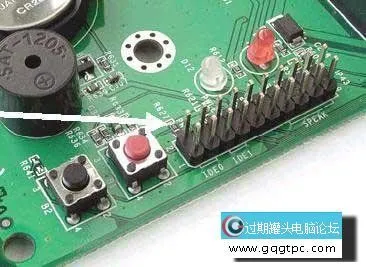

开机排针,包括开关针,复位针,电源指示灯接口,硬盘指示灯接口,有些还带有四针的蜂鸣器接口

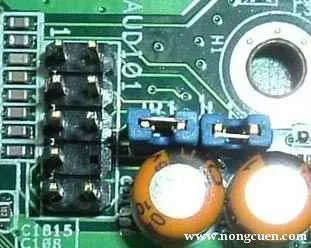

前置音频接口

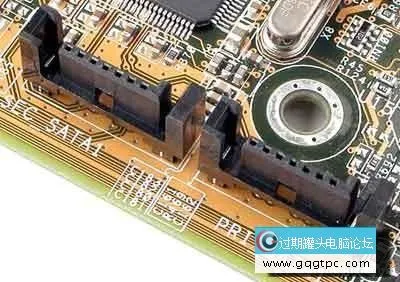

SATA硬盘接口,用于接SATA硬盘

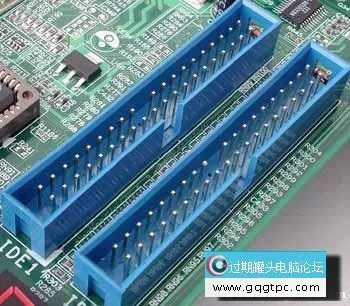

IDE接口,用于接IDE口的硬盘或光驱

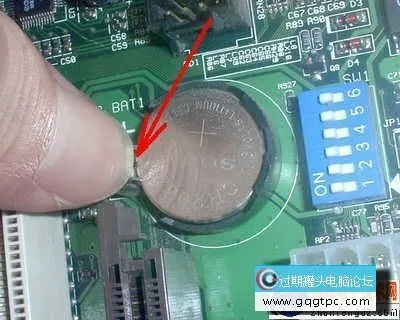

CMOS电池,用于在关机时维持南桥内的CMOS电路中的主板设置和保持正确的时间

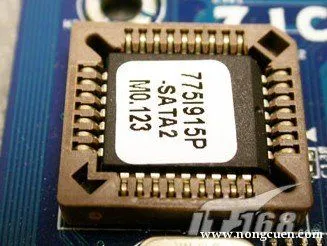

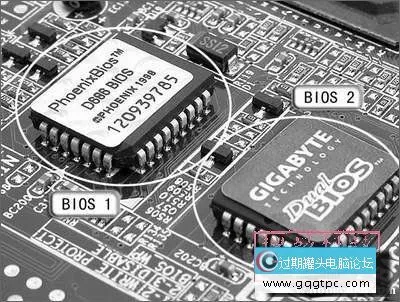

BIOS芯片,也叫基本输入输出系统,用于开机自检,中断分配,和引导系统等,也用来设置CMOS参数,觉的有AWRAD,AMI等

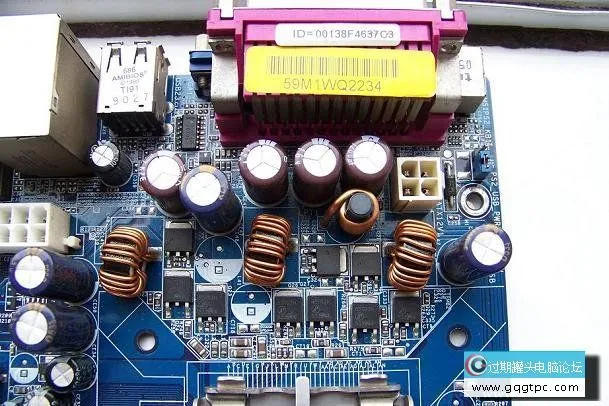

CPU供电部分,这里整体来说,下图是一个三相供电的主板,三个相同的电感线圈每个为单独的一相,属于储能电感,那个直立的为滤波电感,黑色方型元件为场效应管,分为高端门场管和低端门场管,些例中比较靠上的三个平行的场管为高端门场管,靠近它的两个为低端管,一高两低和相应的电感线圈组成供电的一相。

电源管理芯片,一般位于CPU附近,有些是两排针脚,有些是四面针脚,型号有很多,用于识别CPU需要的工作电压和控制场效应管给CPU提供稳定的电流,有些主板采用的是主从式的电源管理芯片,也就是一个主芯片分别连接几个从芯片,从芯片控制场管导通,每相供电各有一个从电源管理芯片。

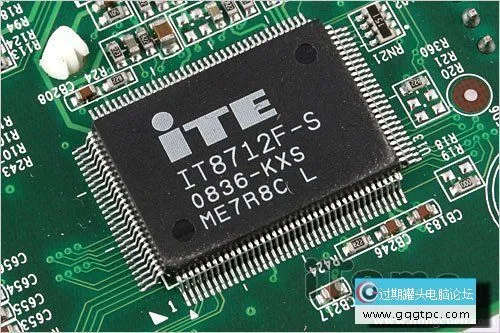

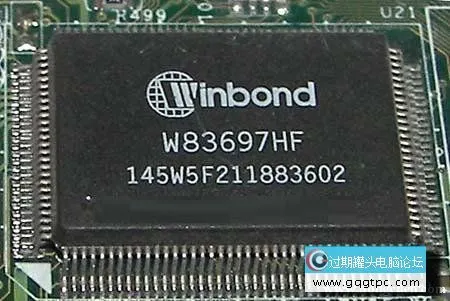

IO芯片,用于提供对键盘鼠标,串口并口等设备的支持,有些还集成有监控和开机电路功能,多为华邦或ITE的产品

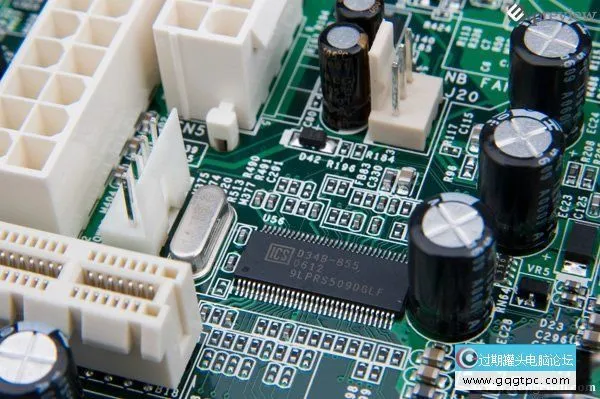

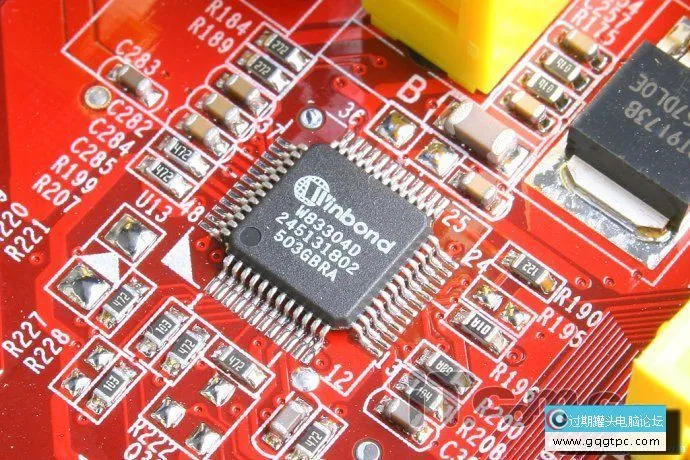

时钟芯片,用于给各个设备提供时钟信号,一般在旁边紧靠着的就是晶振,一般为ICS或华邦的产品

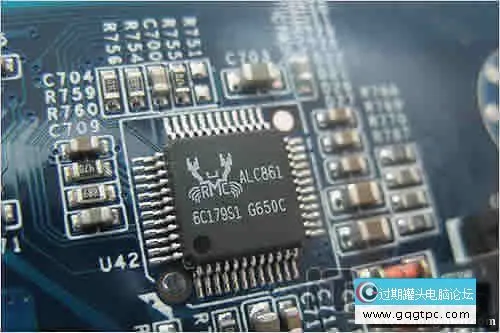

集成声卡芯片

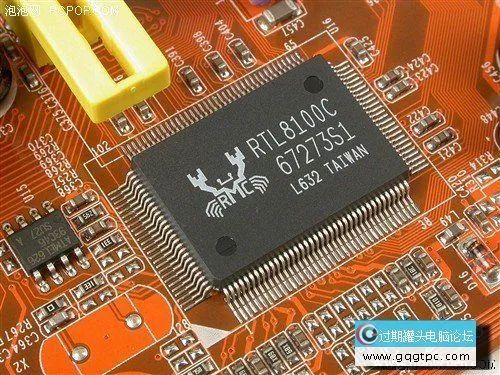

集成网卡

1394芯片,用于支持1394设备,如摄像机

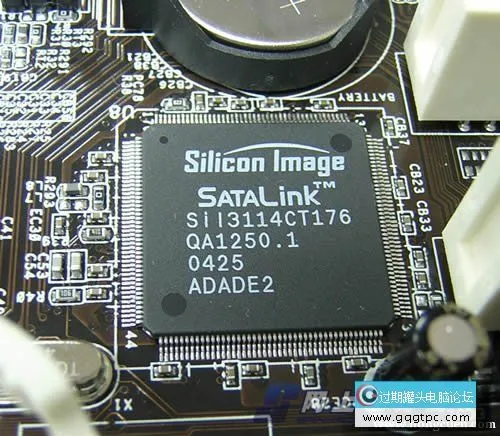

RAID磁盘阵列芯片

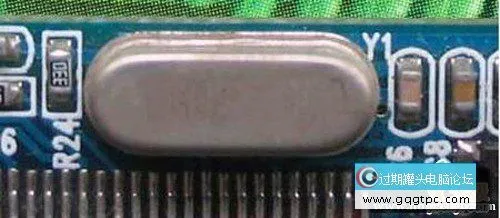

晶振,为设备提供起始脉冲,其中右图为南桥晶振,在保持时间和开机电路中直到重要作用
22213W615-27.jpg     22213T252-28.jpg

内存供电部分,其中起立式的半圆形小元件为TL431,用于提基准电压,八脚芯片为LM358双运算放大器,用于给内存供电

1117或1084线性稳压器,一般用于转换待机电压,为开机电路等提供稳定的待机电压

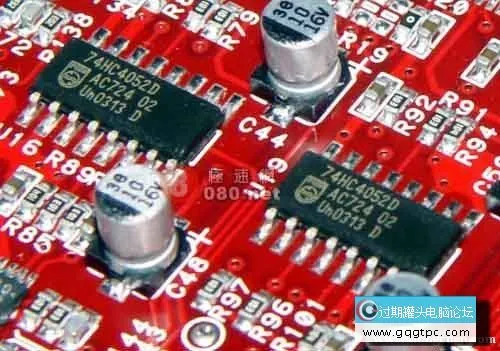

门电路芯片,多用于开机或复位电路中

RT9202或相关芯片,常用于控制显卡供电

GD75232串口芯片
