[笔记本] ThinkPad笔记本更换风扇图文详细教程

[复制链接]
发表于 2014-8-29 09:55:11 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!

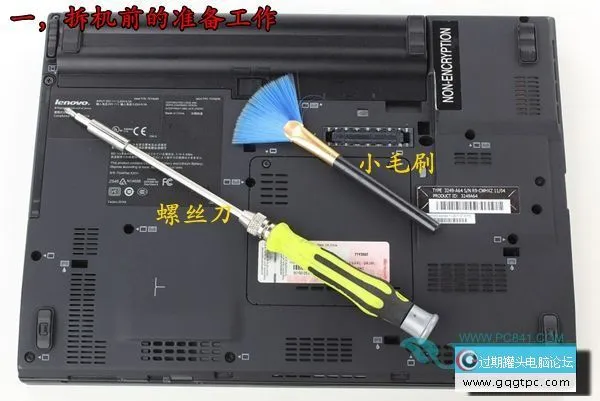

一:拆机前的准备
螺丝刀,小毛刷和安顿螺丝的盒子歌一个

二,拆机开始

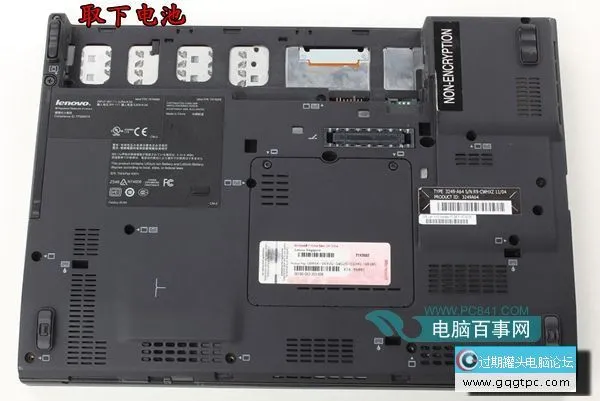

1,任何笔记本拆机首先要做的就是去下笔记本电池,去下电池之前把手洗干净弄干,避免身上有静电。如图[win7 64位旗舰版下载]所示:

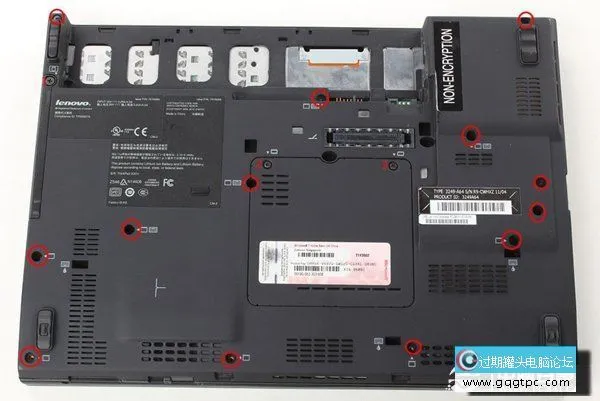

2,开始拆D面,D面一共有16个螺丝,如此卸下所有的螺丝,取下笔记本硬盘和内存。如图[win7 64位旗舰版下载]所示:

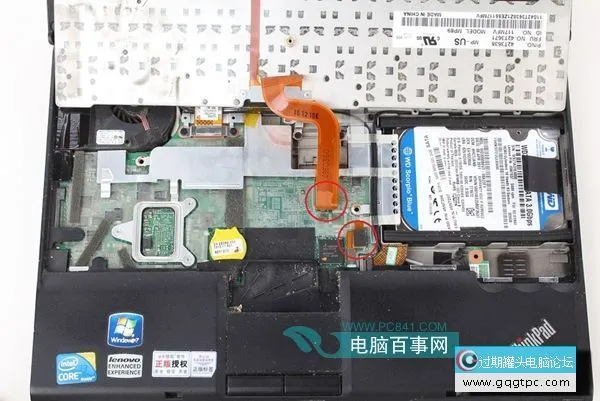

3,开始拆C面,首先渐渐的取下键盘,然后拆掉图中所示的两个红圈处的排线,最后拆掉掌托,如图[win7 64位旗舰版下载]所示:

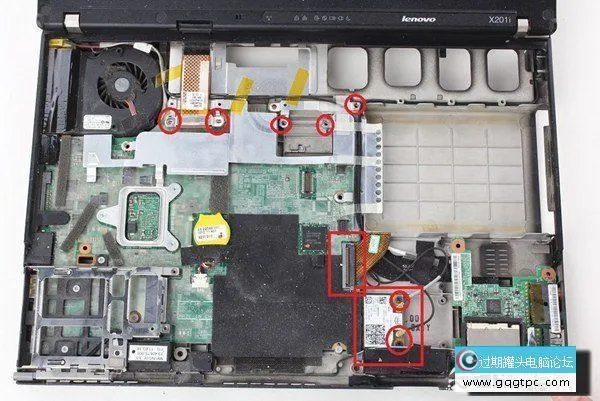

4,开始拆主板上面的螺丝,拧下图中红圈出的螺丝,并且拆下方块中的排线和无线网卡,把图中的黑线拿开,就可以撤除银色的挡片了。如图[win7 64位旗舰版下载]所示:

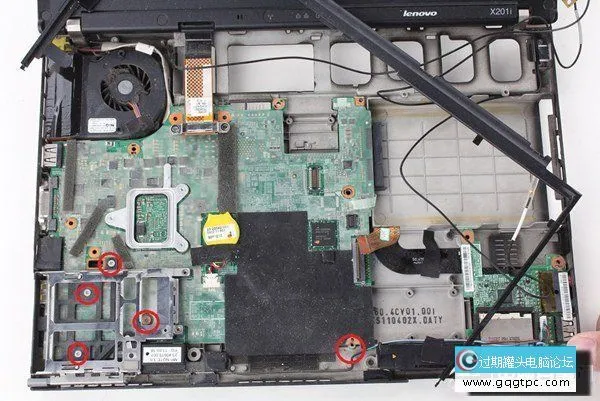

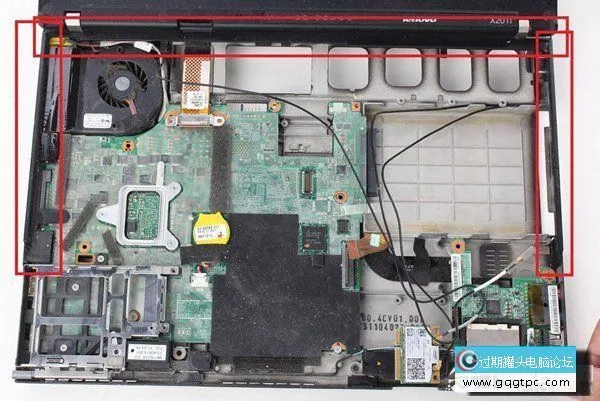

5,拆掉图中红框里面的边框,然后拆掉图中红圈出的螺丝,拧下后就可以将主板取下了,如图[win7 64位旗舰版下载]所示:

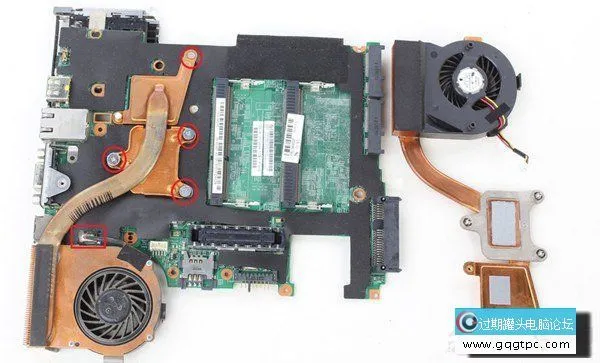

6,拧下红圈处的螺丝,拔下红方块中的排线,就可以换上在旁边等候已久的散热了。如图[win7 64位旗舰版下载]所示:

三,拆机结束

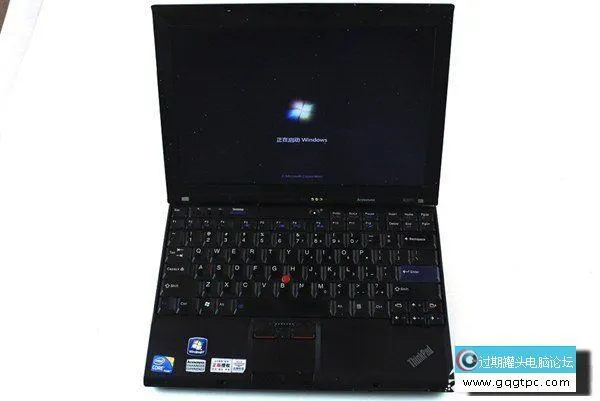

把笔记本都复位,最后开机没有报错。笔记本正常开机,如图[win7 64位旗舰版下载]所示:
