[教程资料] USB接口定义图文详解

[复制链接]
发表于 2014-8-31 20:38:31 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!
                        一、简介

通用串行总线(英文:Universal SerialBus,简称USB)是连接外部装置的一个串口汇流排标准,在计算机上使用广泛,但也可以用在机顶盒和游戏机上,补充标准On-The-Go(OTG)使其能够用于在便携装置之间直接交换资料

二、接口定义及电路

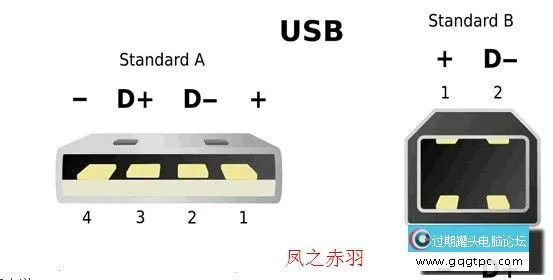

USB引脚定义:USB接口定义

针脚
名称
说明
接线颜色

1
VCC
+5V电压
红色

2
D-
数据线负极
白色

3
D+
数据线正极
绿色

4
GND
接地
黑色
MiniUSB接口定义:

MiniUSB引脚定义:

针脚
名称
说明
接线颜色

1
VCC
+5V电压
红色

2
D-
数据线负极
白色

3
D+
数据线正极
绿色

4
ID
permits distinction of
Micro-A- and Micro-B-Plug
Type A:connected to Ground
Type B:not connected
none

5
GND
接地
黑色

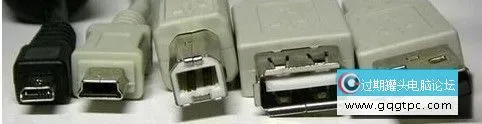

图中从左往右依次是:MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)

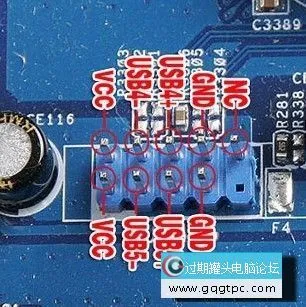

下图是主板与USB接口的详细连接方法



楼主热帖
[Windows10] Win10系统自带数字输入面板可直接输入数字公
[Windows10] Win10系统回收站功能误删除文件的恢复方法
[Windows7] win7旗舰版右击鼠标弹出菜单非常缓慢的解决方
[电脑学习应用] 复制文件夹如何保留原始创建时间不变
[Windows10] 提高win10桌面壁纸清晰度禁用Windows 10壁纸
[Windows10] 新版Windows为什么不叫Win9而直接叫Win10
[电脑学习应用] 路由器192.168.1.1登陆页面 如何管理路由
[Windows10] Windows10候选版本Build 10022即将发布
[精品软件下载] u盘自动复制器[后台隐藏运行] 绿色版1.0
[Windows10] XP和Win8.1市场不段萎缩 win7占有量上涨

发表于 2014-9-2 19:14:02 | 显示全部楼层
了解了解
回复

使用道具 举报
