[教程资料] 主板真假固态电容如何识别

[复制链接]
发表于 2014-9-4 10:43:31 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!

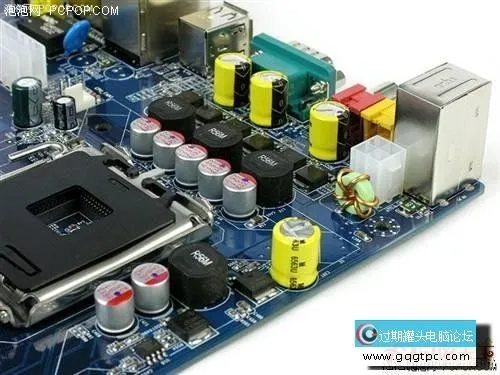

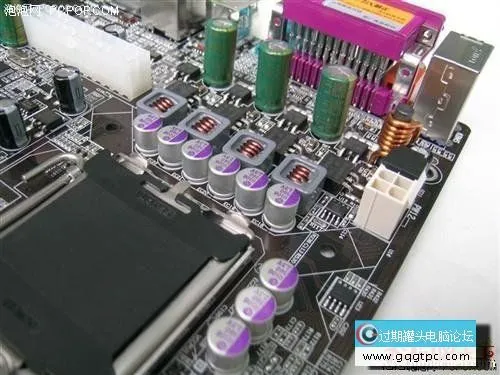

现在的主板供电都宣称自己是固态供电云云,我们不能只单方面听厂家人员说。我们自己也得辨别一下看看,那么如何自己来认识固态电容。上好的真正的固态电容,这种电容是公认最好的板卡电容,采用上好的贴片式工艺,不过成本也应该是最高的一种吧。还分为若干级别,比如SVP系列(似乎也有直插封装的)。


  不是顶级,但也是很好了  最常见的日本化工 Nippon chemi con (NCC)PS 铝聚合物超低阻系列,采用直插式工艺,虽然没有紫色三洋的好,但是也是很好的电容了。

  经济型固态电容  比前两者要差一点,但是胜在价格,一般在低端号称固态电容供电的主板上可以看见!
经济型固态电容


  目前,在昂达与七彩虹主板上,看到R5固态电容的情况会更多。一直使用旧版的R5看来事非常正确的,不可否认R5是现在主板上应用的顶级电解,5毫欧的esr,一般固态比液体电解的优势,比如低温不会对esr影响太多,每降低20摄氏度寿命增加10倍,而电解是4倍。

  号称军用级别富士通固态电容,最常见于七彩虹和昂达主板,质量和性能还比较让人放心,用了这个电容的板子就没那么容易暴浆。

  (左)贴片式电解电容(右)铝壳固态电容(可以看见防爆纹)有一个很简单的辨别固态和电解电容的方法,看顶部是否有X状或K状的防爆纹,一般有就是电解电容!有的电解电容也采用贴片式设计,而有的电解电容外包一层铝壳,被有的厂家拿出来忽悠用户说是固态电容。

  常见的固态电容总的来说,一般为以下五种:

  这种电容是公认最好的板卡电容,我个人也最喜欢这种,不过成本也应该是最高的一种吧。还分为若干级别,比如SVP系列(似乎也有直插封装的)

  日本化工 Nippon chemi con (NCC) 【型号】PS 铝聚合物超低阻系列 这一种也是不错的。个人觉得比前两者要差一点,具体没作过了解图片点击可在新窗口打开查看。

  上面介绍的三种都是铝壳的,其实还有包皮系列的固态电容。

  最早出现的固态电容就是这一种,当年在高端电器上才会用到的极品电容。注意:最左边那个“SACON”是假洋鬼子,图片点击可在新窗口打开查看外形和标识很容易让人误认为是三洋OS-CON固态电容,其实是个台系普通铝电解电容。

  号称军用级别富士通固态电容,最常见于七彩虹和昂达主板,质量和性能还比较让人放心,用了这个电容的板子就没那么容易暴浆。(军用两字还起了点作用)

  下面就介绍一下容易让人误解的铝电解电容吧。

  这种包皮电解电容,不知道搞个银色塑料外皮的是什么意思,以前没哪家生产过的,至从炒作固态电容之后就出现了,颜色做得跟铝壳电容一样的,是想混淆视听吗?有个别主板就是在CPU旁边用了几颗固态电容,其它地方清一色全用这种银色电解电容,然后就见网站小编们称其为全固态电容主板。

  这种电容很值得怀疑一下,虽然我不敢确定它不是固态电容,但是铝壳上面“K”字形刻槽是怎么回事?这不是电解电容上的防暴设计吗?如果这种的确是电解电容,那么它极易让人误认为是固态电容,因为它跟日本化工的固态电容实在是太像了。
