[教程资料] 认识UEFI BIOS科普和探索DOC下载_什么是UEFI资料

[复制链接]
发表于 2013-6-12 08:42:14 | 显示全部楼层 |阅读模式
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!
内容简介:
随着越来越多的电脑采用“UEFI BIOS”,是时候详细讨论一番“UEFI”了。为了大家能看下去,只写重点, UEFI全名“统一的可扩展固件接口”,相对于“Legacy BIOS”(传统BIOS )有着更多的优势: 模块化设计 、图形化的界面、更强的兼容性和拓展性。阅读本系列文章之前推荐首先阅读:1.MBR;2.BIOS;3.GPT。
   由前面的文章可知,Legacy BIOS会读取磁盘的主引导记录“MBR”,进而读取“启动文件”最后Windows系统;UEFI BIOS会自动读取“FAT格式的特定分区(通常是ESP分区)”下的可执行程序(efi格式),efi文件会查找Windows的BCD启动菜单进而进入系统(简略过程)。

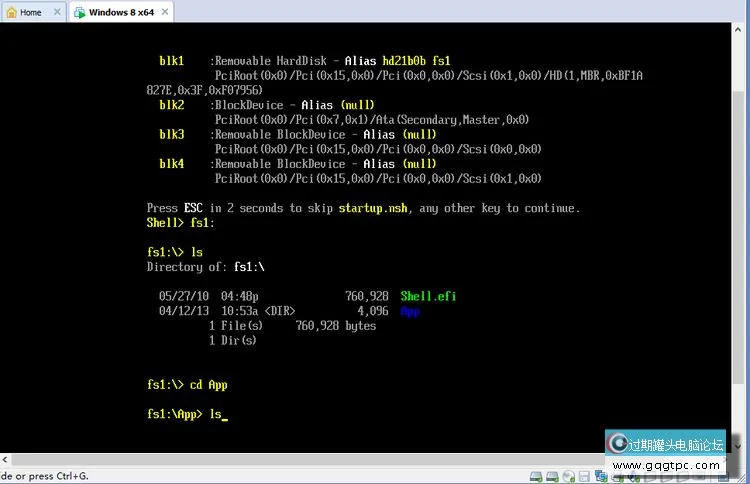

   在UEFI BIOS下,我们可以手工选择FAT分区下的“efi文件”然后进行相关的操作(类似于DOS工具箱),当然也可以手工选择Windows系统启动所需要的efi文件,从而进入系统。
备注:EFI在使用时通常与UEFI是同义词。EFI指可扩展固件接口,也即 UEFI 的前身。

游客,如果您要查看本帖隐藏内容请回复


楼主热帖
[音乐分享] 群星《中国民歌宝典-民歌精粹经典收藏 第5辑
[系统应用经验技巧] GHOST11.02怎么使用,怎么用GHOST恢
[手机数码] 什么是挖煤模式?如何进入挖煤模式?
[系统应用经验技巧] 浅析.NET Framework 4 Full和.NET F
[音乐分享] 蔡琴《一世情缘盛行经典》2CD[APE/整轨/百度
[音乐分享] 李娜 等《张千一名歌集·青藏高原》WAV+CUE[
[电脑学习应用] 解决QQ用热键无法截屏的问题
[电脑组装维修] 避免影响健康电脑不宜长期使用
[电脑组装维修] 什么是”4K对齐”|机械硬盘固态硬盘分区
[Windows7] 启动WIN7进入桌面加快图标刷新显示速度

发表于 2013-9-28 22:35:35 | 显示全部楼层
认识UEFI BIOS科普和探索DOC下载
回复

使用道具 举报

发表于 2013-11-20 12:44:21 | 显示全部楼层
学习学习
回复

使用道具 举报

发表于 2015-1-14 19:33:57 | 显示全部楼层
多谢楼主分享!!!!!!
回复

使用道具 举报

发表于 2015-3-5 23:50:08 | 显示全部楼层
愚是电脑菜鸟,想学习一下
回复

使用道具 举报

发表于 2015-3-14 12:09:52 | 显示全部楼层
回复

使用道具 举报

发表于 2015-4-9 17:14:47 | 显示全部楼层
发贴请勿包含网站外链(直接下载地址和网盘除外),屡犯者将封禁ID、网址永久屏蔽,www.gqgtpc.com感谢支持!
谢谢,学习了
回复

使用道具 举报

发表于 2015-4-17 12:02:30 | 显示全部楼层
学习了 楼主   .....
回复

使用道具 举报

发表于 2015-4-18 13:40:22 | 显示全部楼层
新东西学习一下
回复

使用道具 举报

发表于 2015-4-24 21:48:33 | 显示全部楼层
学习一下,谢谢
回复

使用道具 举报

发表于 2015-12-13 20:16:16 | 显示全部楼层
认识UEFI BIOS科普和探索DOC下载
回复

使用道具 举报

发表于 2016-3-15 12:45:09 | 显示全部楼层
MBR与GPT分区/传统BIOS与UEFI启动原理及技术资料     [复制链接]







莲叶何田田







354
主题

433
帖子
2306
积分










积分

2306
..发消息
.

电梯直达  跳转到指定楼层
1楼



发表于 2014-4-13 08:45:28 | 只看该作者 回帖奖励






如今新的技术层出不穷,玩电脑的朋友,如果一不及时补充知识,就会一头雾水,很多东西不知道是什么,下面介绍的这些就是不同与传统的一些新技术的基础知识,希望对一些没注意过这些知识的朋友有所帮助:
一、MBR分区及操作系统启动原理


本帖隐藏的内容
大家常会看到硬盘分区中这样的几种说法:系统分区、启动分区、活动分区、主分区、拓展分区、逻辑分区,MBR、PBR、DPT、主引导扇区等。尤其是看到很多误导后,更会云里雾里,现在我力求用最简明的语言阐清几者之间的关系。若有错误之处还请不吝指出。
         首先,每个独立的硬盘都只有一个主引导扇区MBR(共512字节),记录着硬盘分区的信息。主引导扇区包括:BOOT LOADER(主引导程序,446字节)、DPT(硬盘分区表,64字节)、MN(幻数,2字节)。此扇区与是否已经分区无关,与安装的操作系统无关,硬盘都存在。PBR是分区引导记录,每个分区都有。
    其次,说一下各个分区的基本含义,上面说到DPT即分区表,总共有64个字节,每个分区参数占用16个字节,做个简单的除法可知:硬盘最多可分4个逻辑磁盘(独立互不干扰)。我们看到的硬盘分区可能会出现很多个,这是何故?这是引入拓展分区的缘故。独立互不干扰的4个逻辑磁盘,可以全部是主分区,即通常说的最多可分4个主分区;如果只有三个主分区,剩下的那个逻辑磁盘设成拓展分区,而拓展分区包括很多相互连接的逻辑分区(不像主分区那样独立自主)。一言以蔽之,硬盘分区包括主分区+拓展分区。拓展分区=很多逻辑分区相加。
    再次,系统分区、启动分区、活动分区这三个分区之间的关系。其中系统分区、启动分区这两个名字好像起反了,系统分区中包含“启动文件”(NTLDR、BOOTMGR等),启动分区包含系统文件(比如Windows文件夹)。每次电脑启动时,必须有且仅有一个活动分区,装载活动分区里面的“启动文件”,因此活动分区就是系统分区。活动分区也必须是主分区。




说到这基本澄清了“分区”的概念,下面介绍一下系统启动原理:
1.WindowsXP系统启动:开机自检——将MBR代码读入内存,管理权交给

本帖隐藏的内容
MBR-MBR读取分区表DPT——DPT读取硬盘中的活动分区(系统控制权交给该分区的PBR)。到这里为止和安装的系统无关,前面讲过活动分区就是系统分区,而系统分区里面含有“启动文件”(NTLDR)——接着读取同目录下的BOOT.INI文件(系统启动菜单管理文件)——进入WindowsXP系统。

2..Windows7系统启动:开机自检——将MBR代码读入内存,管理权交给MBR-MBR读取分区表DPT

本帖隐藏的内容
——DPT读取硬盘中的活动分区(系统控制权交给该分区的PBR)。到这里为止和安装的系统无关,前面讲过活动分区就是系统分区,而系统分区里面含有“启动文件”(BOOTMGR)——接着读取同目录下的BCD文件(启动配置文件)——交给启动分区的Winload.exe——进入Windows7系统。

3.WindowsXP和Windows7双系统启动:开机自检——将MBR代码读入内存,管理权交给

本帖隐藏的内容
MBR-MBR读取分区表DPT——DPT读取硬盘中的活动分区(系统控制权交给该分区的PBR)。到这里为止和安装的系统无关,前面讲过活动分区就是系统分区,而系统分区里面含有“启动文件”(BOOTMGR)——读取同目录下的\BOOT\BCD和BOOT.INI文件——列出启动菜单:如果选择Windows7接下来由Winload.exe接管;如果选择WindowsXP接下来由NTLDR接管。
思考一个问题:为什么在Windows7的基础上装WindowsXP双系统后,只能进入WindowsXP?
答:系统安装过程中会更新PBR,WindowsXP系统将PBR修改成为适合WindowsXP的了,因此无法进入Windows7。





二、传统BIOS与新型EFI/UEFI BIOS的基本认识
传统BIOS的全称是Basic Input Output System,译为“基本输入输出系统”,

本帖隐藏的内容
是电脑主板ROM芯片上的一段代码。按下电源后,计算机会进行加电自检(检测硬件是否正常)、初始化硬件(使硬件按照PC的架构工作)、启动OS Loader加载操作系统(由BIOS读取MBR上的Loader)、向系统及软件提供服务、硬件中断处理(硬件出现错误指令->中断一下->由BIOS提供正确执行结果)。   有必要澄清一下BIOS和CMOS的概念,上文说到BIOS是一段“代码”,当属软件范畴;而CMOS(Complementary Metal Oxide Semiconductor)译为“互补金属氧化物半导体”,是主板上的一块RAM芯片,当属硬件范畴。CMOS中存放系统参数,通常有“BIOS设置、CMOS设置”等不确切的说法,准确的说法应是:通过BIOS设置程序对CMOS参数进行设置。   新一代的电脑主板采用UEFI BIOS,EFI(Extensible Firmware Interfaces,译为可扩展固件接口)的概念最早由Intel提出,UEFI是EFI的升级版。EFI/UEFI BIOS与传统BIOS不同之处在于,可以用鼠标操作,具有多国语言版,开机自检后还会加载硬件在EFI中的驱动程序,不用操作系统负责驱动的加载工作,可视之为“微型系统”。   总结:新一代的BIOS取代传统BIOS是有依据的,坚信:新事物必将取代旧事物。但就目前来说仍是“传统BIOS”的天下。




三、GPT分区方案与传统MBR分区方案的区别
   目前的大部分电脑硬盘都是采用“MBR分区方案”,前面详细介绍过MBR磁盘,现在说一下GPT磁盘。

本帖隐藏的内容
GPT全名Globally Unique Identifier Partition Table Format(GUID分区表),是源于EFI(可扩展固件接口) 使用的磁盘分区架构。现在用最直白的语言说明之——   二者比较:MBR磁盘最多允许存在4个主分区,并且支持磁盘最大容量为2TB;而GPT磁盘最多可允许存在128个主分区(在Windows系统中),支持磁盘的最大容量为18EB(1EB=1024PB=1024*1024TB)。每个GPT磁盘都存在Protective MBR,用来防止不能识别GPT分区的磁盘管理工具的破坏。对于Windows系统来说,“GPT分区方案”中的几个分区:MSR分区、ESP分区。前面提到的Protective MBR,在Windows系统中即为MSR分区,是必须存在的一个分区;ESP分区(非必须存在),是采用UEFI BIOS电脑的系统中,存放启动文件的分区(当然,还有其他文件)。    GPT “优缺点”并存。优点:支持更大的硬盘、更多的分区、单个分区大小更大、每个分区存在GUID、分区表自带备份。当然,GUID分区表也存在着不足,如下图所示:
     须知:硬件的发展速度总是令人吃惊的。几个TB的硬盘、EFI BIOS的电脑将会普及,GUID分区方案终将成为主流 。
