B660主板支持12代i9,技嘉B660M AORUS PRO AX DDR4 主板怎样?

[复制链接]
发表于 2022-4-10 10:28:00 | 显示全部楼层

  B660主板在600系列主板里边属于主流定位,往下有H610,往上有H670和Z690。今天我为您介绍的这款B660主板详细型号是技嘉B660M AORUS PRO AX DDR4。

  B660其实是现在装机的主流选择

  由于选购非K系列处理器的人基本上不会选配Z690,就算是选择K系列处理器的玩家也不一定会去超频,由于12代酷睿处理器的睿频频率其实已经很高了,Intel留给玩家的超频空间其实没几,既然不超频,选择B660其实也是可以的,Z690那些丰富的扩展接口又不是全部人都用得的,不少时候B660的扩展能力其实就足够了,实际上很多mATX规格的B660就是市场的热销产品,而我们今天要介绍的技嘉B660M AORUS PRO AX DDR4就是这样的一款产品。

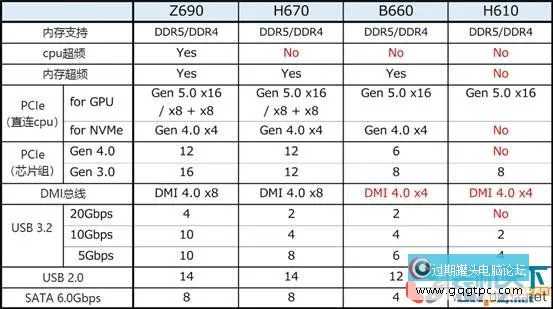

  先来看看600系列主板的规格参数对比



技嘉B660M AORUS PRO AX DDR4 主板怎样?高规格B660最高可以上12代i9

技嘉B660M AORUS PRO AX DDR4 主板怎样?高规格B660最高可以上12代i9


  Intel 600系主板芯片组规格如上表所示,H670的规格还是比较接近Z690的,但因为其处境尴尬的定位基本上在零售市场上会比较少见,大家比较关心的肯定还是主流的B660的规格。与Z690相比,B660的DMI通道带宽从x8减少到x4,不过带宽其实与上代的Z590持平,带宽的瓶颈比还是较少的。

  B660 PCH所提供的PCI-E通道数量均只有Z690的一半,只有6条PCI-E 4.0和8条PCI-E 3.0,这4.0的通道数量还凑不够两个M.2口,但总通道数仍旧比上代B560多了两条。SATA接口数量直接减半,只剩4个,和H610一个水平,比上代少了两个。USB接口的规格与上代保持一致,一共12个USB口,最多可划定出2个USB 3.2 Gen 2*2,4个USB 3.2 Gen 2和6个USB 3.2 Gen 1。

  技嘉B660M AORUS PRO AX DDR4详解



技嘉B660M AORUS PRO AX DDR4 主板怎样?高规格B660最高可以上12代i9

技嘉B660M AORUS PRO AX DDR4 主板怎样?高规格B660最高可以上12代i9

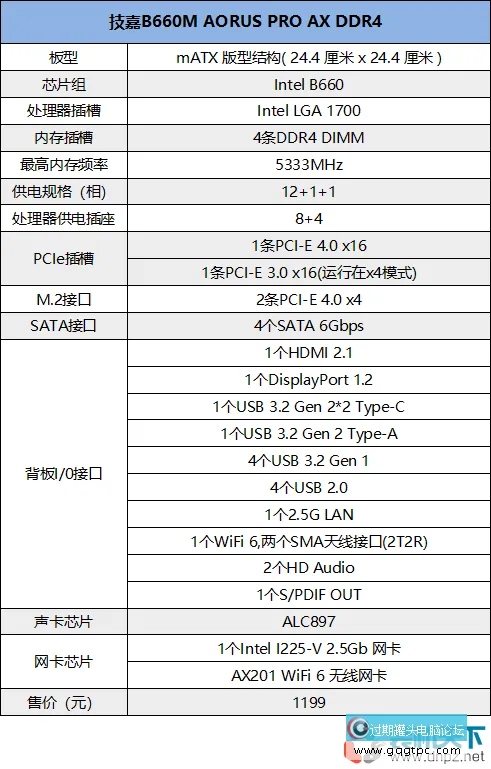

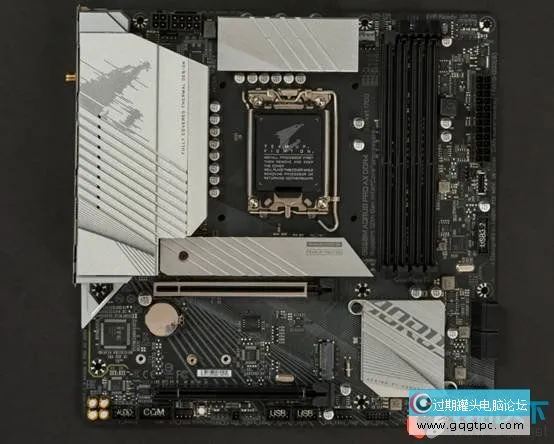

  B660M AORUS PRO AX DDR4是一块标准的mATX规格主板,尺寸是24.4*24.4cm,外观设计风格基本上持续了上代的雪雕B560M AORUS PRO AX,当然扩展能力与接口有一定变化,这主板还有DDR5以及不带WiFi的版本。



技嘉B660M AORUS PRO AX DDR4 主板怎样?高规格B660最高可以上12代i9

技嘉B660M AORUS PRO AX DDR4 主板怎样?高规格B660最高可以上12代i9

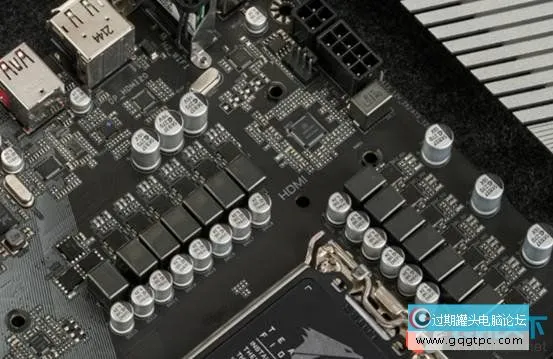

  12+1+1相供电设计



技嘉B660M AORUS PRO AX DDR4 主板怎样?高规格B660最高可以上12代i9

技嘉B660M AORUS PRO AX DDR4 主板怎样?高规格B660最高可以上12代i9


  虽然说B660主板不支持CPU超频,但这些主板其实还是可以把CPU的功耗限制排除的,性能全开的Core i9-12900K功耗还是很可骇的,所以B660M AORUS PRO AX DDR4还是配备了12+1+1相供电,其中12相是CPU核心供电,1相核显供电,1相AUX辅助供电,每相供电都配备全封闭式电感与钰邦固态电容,采用8+4pin的CPU供电接口。

  CPU核心供电用的是安森美NCP302155 DrMOS,单颗最大连续输出电流能到60A,12相供电可确保即便是12代Core i9也能稳定工作,这12相供电由NCP81530 PWM芯片控制,AUX供电用的也是同款DrMOS,而核显供电则是一上两下的传统Mosfet,上桥是安森美的NTMFS4C10N,下桥则是NTMFS4C06N,可稳定输出50A的电流,足够UHD 770或UHD 730核显使用。

  B660M AORUS PRO AX DDR4所有CPU的VRM供电都有散热片覆盖,可有效降低供电Mosfet工作时发出的高温,靠I/O侧的散热片还延长至背部挡板位置,充当了I/O装甲的作用。
