主板是计算机的基础，主板的型号规格决定了电脑整体的配置，主板即使一个连接各种配件的平台，所以主板上有很多接口，那么主板有哪些接口呢？在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。
主板内部接口
首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，Intel的CPU采用的是LGA 775接口（上图左），AMD CPU采用的是Socket AM2/AM2+（上图右），在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着两图中红色圆圈的方向装即可。
主流的CPU接口

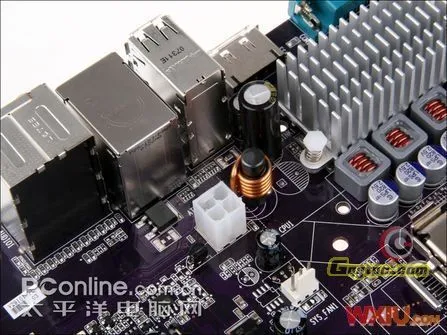

4PIN CPU供电接口

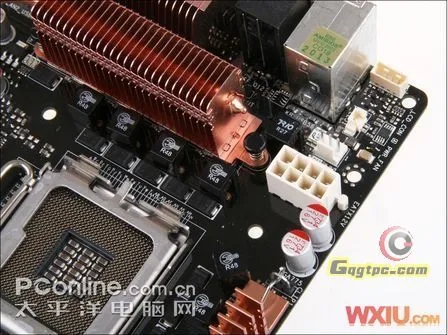

8PIN CPU供电接口 随着CPU的功耗的升高，单靠CPU接口的供电方式已经不能满足需求，因此早在Pentium 4时代就引入了一个4PIN的12V接口，给CPU提供辅助供电。在服务器平台，由于对供电要求更高，所以很早就引入更强的8PIN 12V接口，而现在一些主流的主板也使用了8PIN CPU供电接口，提供更大的电流，更好保证CPU的稳定性。这就产生疑问了，一些电源只提供4PIN接口，没提供8PIN，两者能兼容吗？答案是可以的，如果电源上只有4PIN 12V接口，接在8PIN的主板上是完全没问题的，该接口使用放呆设计，只有一边可以接入。另外虽然有4PIN转8PIN的转接线，但由于是同一条线路输出，转接与否效果是完全一样的。

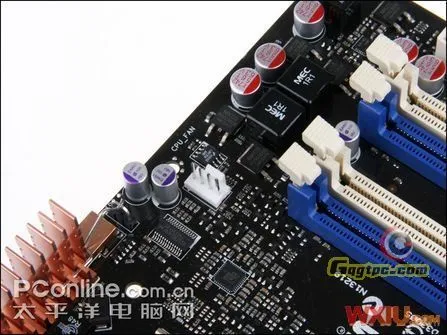

4PIN风扇接口 Intel从915主板芯片就开始引入了4PIN风扇接口，比起传统的3PIN，该接口最大的改进是支持PWM温度控制，可根据CPU的温度对风扇进行调速，用户可以在BIOS设置这个温度的范围，使散热效能和风扇噪音处于一个平衡点。
内存插槽 内存规范也在不断升级，从早期的SDRAM到DDR SDRAM，发展到现在主流的DDR2与最新的DDR3，每次升级接口都会有所改变，当然这种改变在外型上不容易发现，如上图左为DDR2，上图右为DDR3，在外观上的区别主要是防呆接口的位置。

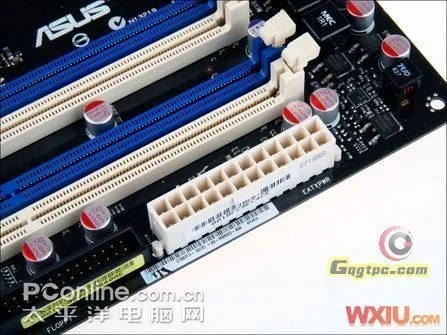

主板电源接口 目前ATX主板的最新规范是ATX 12V 2.31，从ATX 12V 2.0开始，采用了双12V供电设计，主板的电源接口就从传统的20PIN升级为24PIN，兼容传统的20PIN电源。因为显卡的功耗越来越大，需要外接12V电源供电，为避免大功耗显卡和CPU抢电压而设计12V供电方案，多出的4PIN主要是为PCI-E显卡供电的。如果不是用大功耗显卡，只接20PIN也是没问题的。

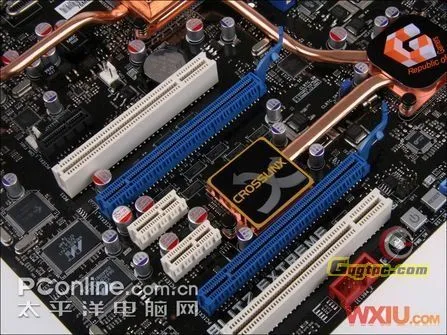

PCI-E接口 主板的扩展接口，上图中蓝色的为PCI-E X16接口，目前主流的显卡都使用该接口。白色长槽为传统的PCI接口，也是一个非常经典的接口了，拥有10多年的历史。最短的接口为PCI-E X1接口，对于普通用户来说，基于该接口的设备还不多。

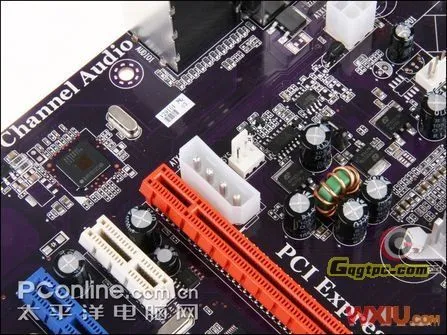

4PIN PCI-E供电 PCI-E上方的4PIN D口供电也是最近才出现，相信不少用户对它的用户还不了解。它也是为PCI-E插槽提供额外的供电，在接双显卡组交火模式时需要接上，以保证两张显卡能稳定工作。如果只是一张显卡，则无需接上。
SATA与IDE接口 SATA与IDE是存储器接口，也就是传统的硬盘与光驱的接口。SATA已经成为主流的接口，取代了传统的IDE，目前最新的规范是SATA 3.0Gb/s。现在主流的Intel主板都不提供原生的IDE接口支持，但主板厂商为照顾老用户，通过第三方芯片提供支持。新装机的用户不必考虑IDE设备了，硬盘与光驱都有SATA版本，能提供更高的性能。

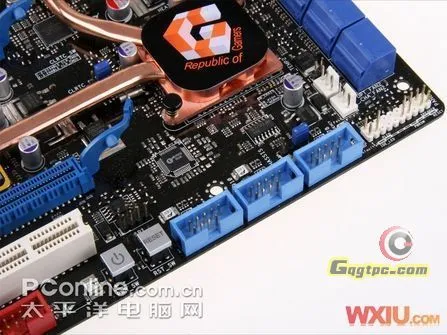

USB前/后置接线口 图中的蓝色接口是前/后置USB接口的接线处，在高端的主板上还提供了人性化的设计，能避免接错线而烧毁主板，一般用户在接该线时，可以参考主板说明书。

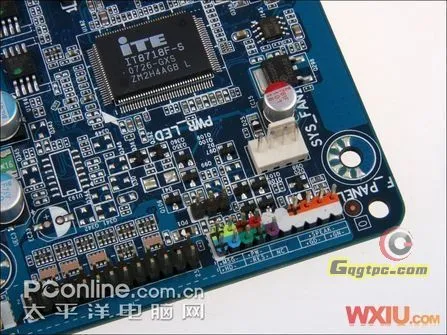

机箱接线位 上图彩色的针脚位是机箱接线部分。接线时注意正负位，一般黑色/白色为负，其他颜色为正。其中H.D.D. LED/HD接HD/LED，代表硬盘指示灯。POWER LED- 接POWER_LED- 、POWER LED+接POWER_LED+ ，代表电源指示灯。POWER SW接POWER_ON/OFF，为开机按钮。 RESET SW/RES接RESET SW，为重启按狃。SPEAKER 接SPEAKER，为PC喇叭。 主板外部接口

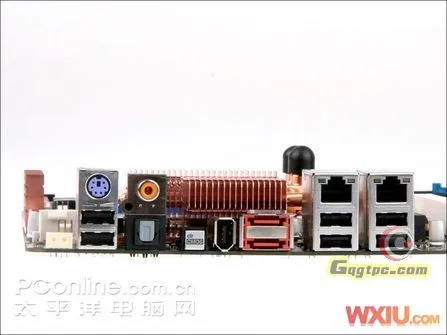

下图接口的第二列为民用数字音频接口，光纤传输和同轴传输。简单来说是用于音频上的接口，主要是音乐爱好者使用，一般用户很少用到。 红色的接口为e-SATA接口，e-SATA并不是一种独立的外部接口技术标准，简单来说e-SATA就是SATA的外接式界面，拥有e-SATA接口的电脑，可以把SATA设备直接从外部连接到系统当中，而不用打开机箱，但由于e-SATA本身并不带供电，因此也需要SATA设备也需要外接电源，这样的话还是要打开机箱，因此对普通用户也没多大用处。 e-SATA左边的是IEEE 1394接口，IEEE 1394接口最大的优势是接口带宽比较高，其在生活中应用最多是高端摄影器材，这部分应用人群本来就少；加上更多用户采用USB接口来传输储存卡上的数据。因此，对于绝大部用户来说，IEEE 1394接口也很少用上。
外部接口部分 最右边的两组接口，下面四个为大家熟悉的USB接口，目前最新规范为2.0，而更高的版本也在制定中，由于传输速度高，热插拔方便，因此被广大的数码产品所使用。USB接口上面的是RJ45接口，也就是大家熟悉的网线接口，目前主流的是千兆接口。

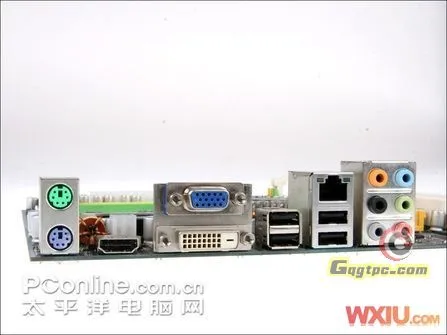

集成显示核心的主板外部接口 中间蓝色和白色的接口是显示器的接口，蓝色的为SUB接口，传输的是模拟信号，白色的是DVI接口，传输的是数字信号。从理论上来说，DVI接口的显示效果要好一些，如果显示器和主板/显卡提供DVI接口支持，可使用DVI接口作为输出，以获得更好的显示效果。
显示器接口左边的是HDMI（高清晰度多媒体接口）接口，它是首个也是业界唯一支持的不压缩全数字的音频/ 视频接口。HDMI 通过在一条线缆中传输高清晰、全数字的音频和视频内容，极大简化了布线，为消费者提供最高质量的家庭影院体验。HDMI 在单线缆中提供任何音频/ 视频源（如机顶盒、DVD 播放机或 A/V 接收器）与音频和/ 或视频监视器（如数字电视 DTV ）之间的接口。现在不少的集成主板、显卡、显示器都提供了对该接口的支持。
最后的是最右边的音频接口部分，它的定义如下表所示：
接口 | 2声道 | 4声道 | 6声道 | 8声道 | 蓝色 | 声道输入 | 声道输入 | 声道输入 | 声道输入 | 绿色 | 声道输出 | 前置扬声器输出 | 前置扬声器输出 | 前置扬声器输出 | 粉红色 | 麦克风输入 | 麦克风输入 | 麦克风输入 | 麦克风输入 | 橙色 |
|
| 中置和重低音 | 中置和重低音 | 黑色 |
| 后置扬声器输出 | 后置扬声器输出 | 后置扬声器输出 | 灰色 |
|
|
| 侧置扬声器输出 |
而需要注意的一点是，目前主流主板集成的多声道声卡，想要打开多声道模式输出功能，必需先要正确安装音频驱动后，再加以正确设置，才能获得多声道模式输出。
|
