笔记本DIY改造水冷降温图文详细教程
炎炎夏日，笔记本也变为了一个大火炉，且不说那烫手的温度，光听着那聒噪的风扇声音就让人受不了，能否花最少的钱解决这个问题呢？当然你可以去电脑维修的地方让技术员帮你改造水冷风扇，但却是一笔不小的开支，那我们何不自己动手呢，其实也很简单！
难解的高温困局

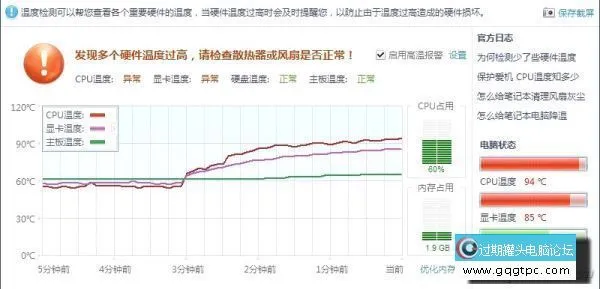

网友唐封伦的笔记本型号是东芝L700，是一款基于第二代酷睿处理器和NVIDIA GT525M独显设计的娱乐型笔记本。由于该产品散热模块相对简陋，在玩大型3D游戏或是其他满负载运行环境中，CPU温度可轻松达到94℃，GPU温度也高达85℃（图1），已然接近了影响系统稳定的临界点。实际上，GT525M独显有着不错的超频潜质，略微超频即可达到GT540M的性能。可惜，默认频率时温度都如此夸张，谁还敢放心地超频？
01 还好，唐封伦的笔记本已经过了质保期限，而他自己也有着强悍的动手能力。为了彻底解决L700的高温隐患，一种颇为逆天的水冷改造方案便孕育而生了。
水冷改造的前提条件
想为笔记本赋予水冷能力，那就要求笔记本内部拥有容纳水冷铜管的高度。也就是说，时下流行的超极本或超薄本都被排除在外，仅有那些厚度在30mm以上的传统笔记本才有机会。而东芝L700就是这么一款产品，其主板上的芯片与底盖之间的高度在5mm以上，有着足够的富余空间。

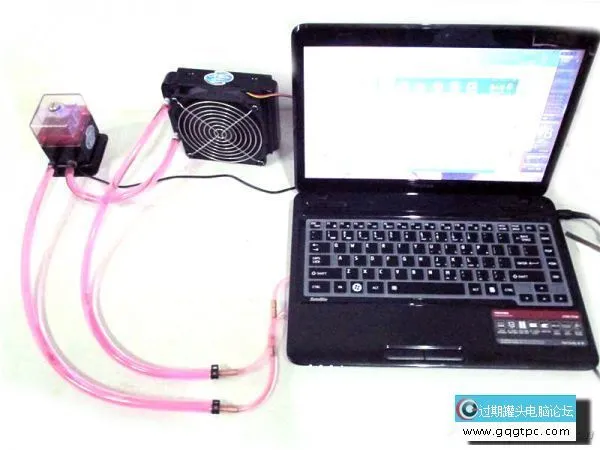

而唐封伦的改造思路也非常简单：将水冷铜管弯曲成合适的形状并塞入笔记本体内，让铜管与CPU、GPU芯片充分接触。在笔记本底盖上穿孔，将铜管的两头弹出笔记本体外，再连接水泵、水箱、水冷排与风扇。这种改造不会涉及到复杂的焊接，而且水冷铜管即使漏水也在笔记本体外，不必担心伤及笔记本硬件。只要有足够的耐心和动手能力，绝大多数DIY玩家都有机会自行搞定（图2）。
02
水冷铜管入驻笔记本
本次改造成本不足250元。其中，水泵与水箱65元、水冷排与风扇80元、水冷液28元、11mm外径高度透明导液管2米16元、5mm外径软管1米4元、导液管弹簧卡2个2元、4mm外径铜管2米8元、5mm外径铜管1米5元、北桥散热片2元，其余的开销则用于购买散热硅脂、散热膏、导线、接口元器件、热熔胶棒和铝箔胶带等等。

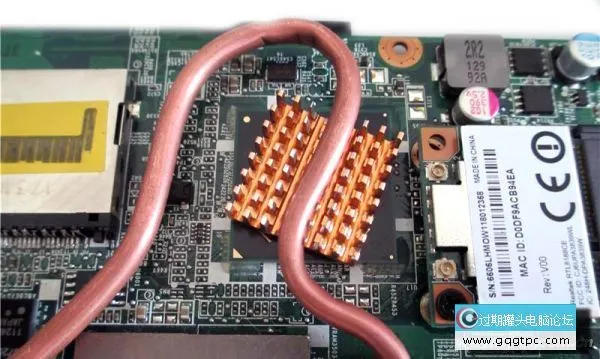

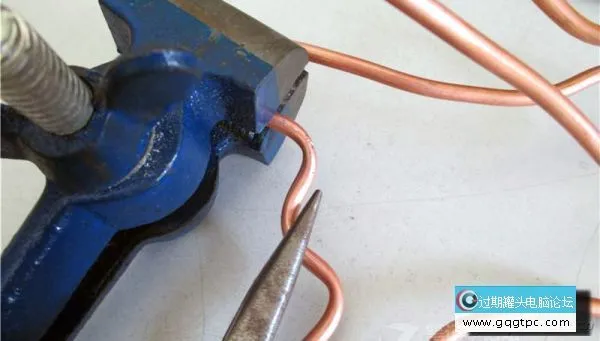

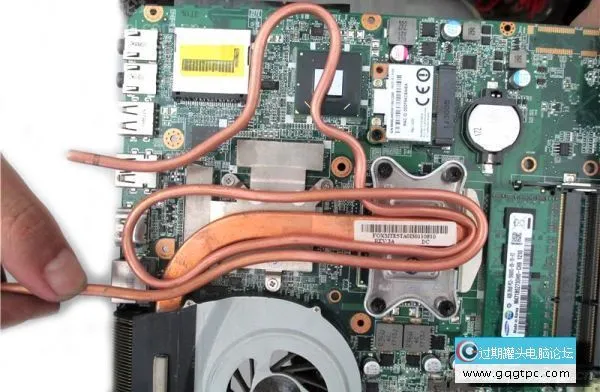

考虑到5mm外径水冷铜管的弯曲半径太大，而且很难塞进笔记本里，所以本次改造采用了4mm外径的铜管。首先根据主板芯片位置的布局和主板上元器件的高低，将铜管弯曲成合适的形状，特别注意要绕过螺丝的螺柱（图3），这是最考验耐心的步骤。比如L700底盖上有一个螺柱边上的凸起卡住了热管，所以我们还需将碍事的部分给打磨掉。考虑到北桥芯片也是发热大户，所以我们也为其添加一个散热片，并让它也与热管接触。需要注意的是，考虑到散热片本身就有一定高度，所以需要我们在散热片中间打磨出一个凹槽（图4），用于穿过水冷热管。
03
03-1(细节图) 04 使用电钻在笔记本底盖进行打2个孔。由于水冷铜管的两头要从这些孔洞中探出，所以一定要准确确认位置再下手（图5）。

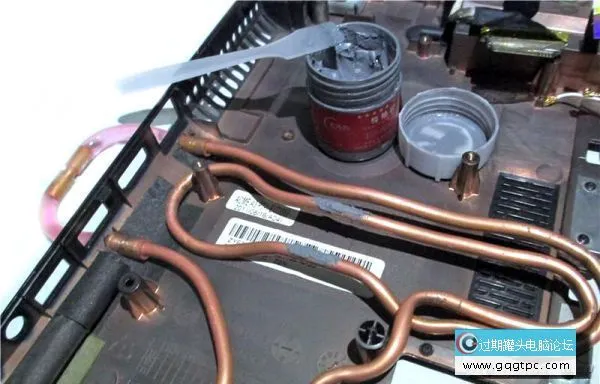

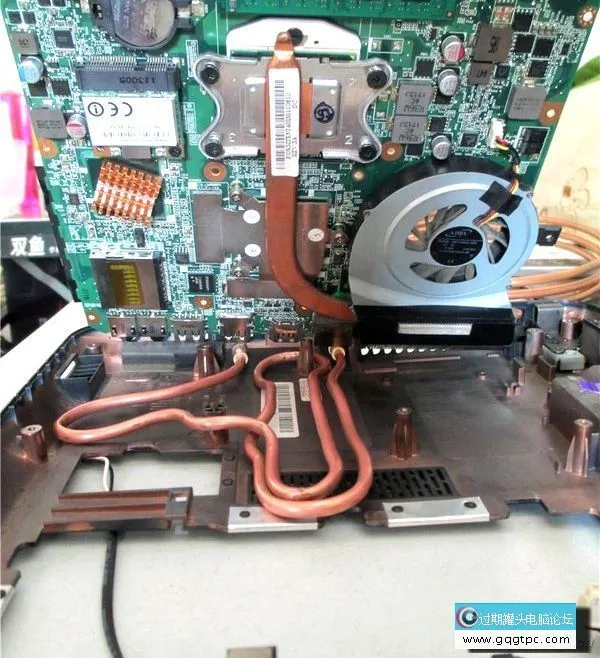

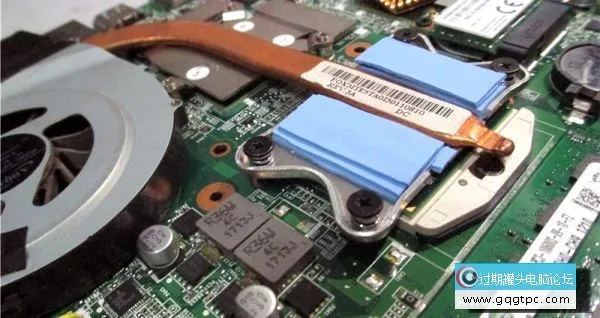

05 为了增加水冷铜管和笔记本体内散热片的接触面积，我们需要在覆盖CPU芯片表面的金属基座上填充几层固态硅脂（图6），并在铜管对应的位置涂抹散热硅脂或散热膏（图7）。总之目的很简单，热管与笔记本内原有的金属散热片和热管接触面积越大、接触越紧密，散热效果也就越明显。做完上述工作后，将主板、水冷热管和底盖重新组装回去就好了（图8）。

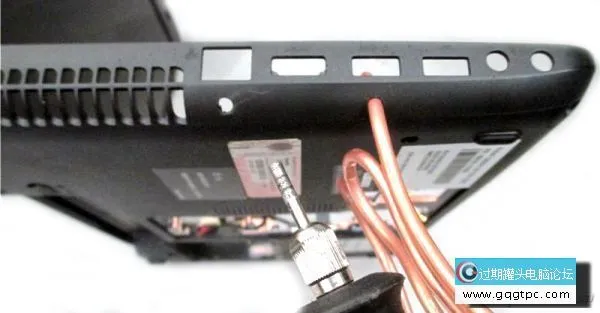

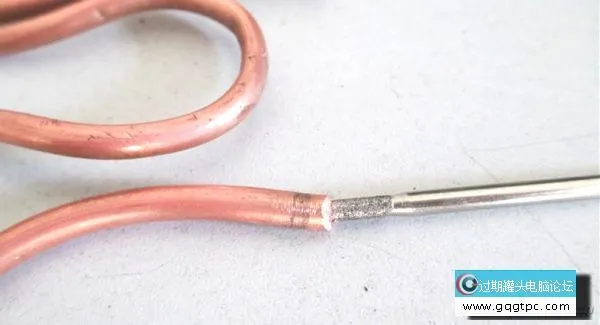

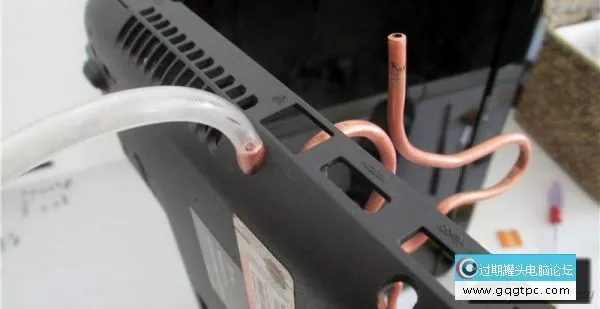

06 07 08 需要注意的是，我们还需使用磨针将探出笔记本底盖外的两节铜管的内径转大，并磨平铜管末端的倒角和金属碎片（图9），避免金属边缘太过锋利而割破胶管。最后，将5mm外径软管深入地套在探出的铜管上即可（图10）。
09 10 水冷外围部分的制作

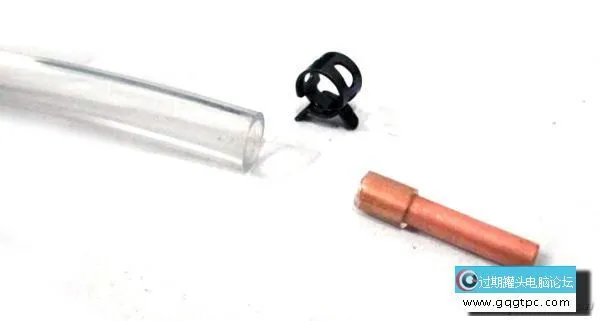

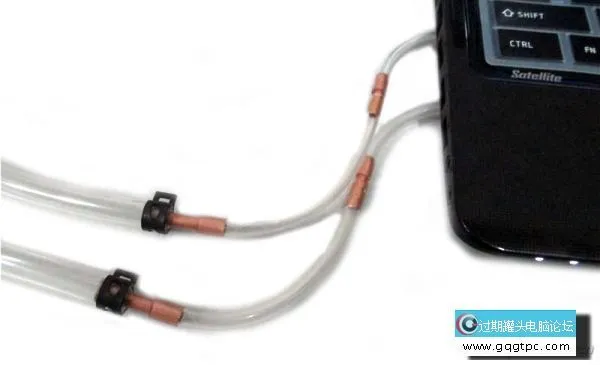

接下来就是要制作胶管和铜管之间的转接口了。将5mm铜管切割出大约4节5cm左右长度的部分。拿出其中的2节一头塞进11mm外径的粗胶管内（图11 ），再在粗胶管外夹上内径为9mm的夹子防止漏水，另外一头则可直接塞进4mm外径的细胶管内（图12）。

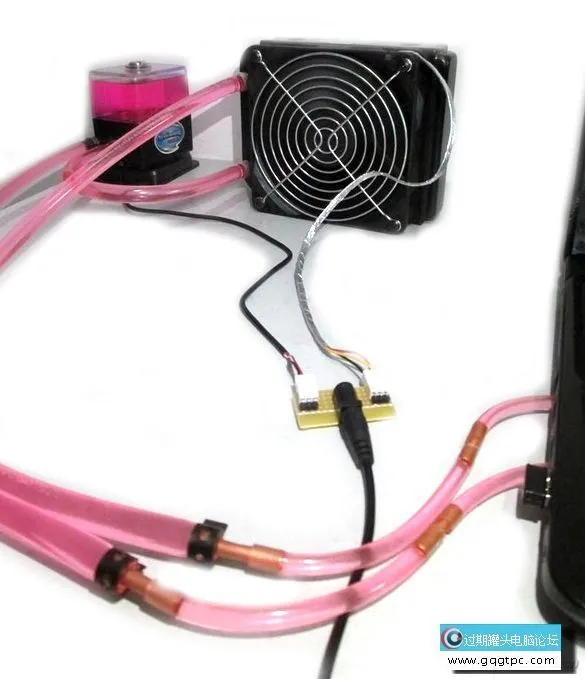

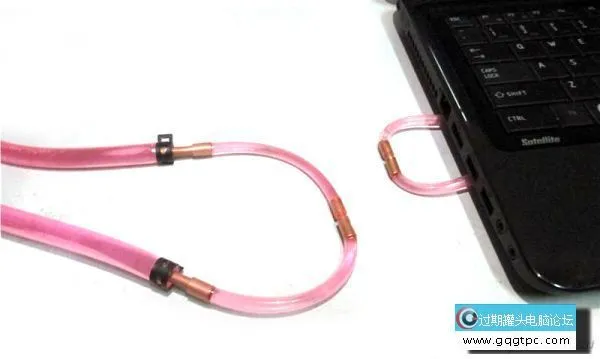

11图注：由于要转接11mm内径胶管，所以5mm铜管需要先外裹了一层细胶管后再塞进11mm胶管才牢靠 12 图注：按图片所示制作两套即可 出于省事和避免漏水的考虑，我们并没有DIY水泵&水箱和水冷排&风扇，而是直接在淘宝购买的成品。然后，借助一块废板子上拆下来的电源接口制作了电力系统开关。将这些外围设备连接好后，再与之前制作的11mm外径粗胶管结合，一整套笔记本外置水冷模块宣告完成（图13）。
13 令人满意的散热效果

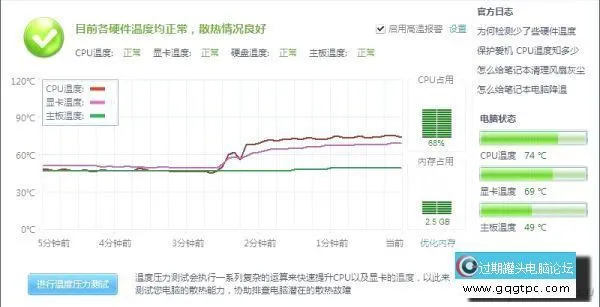

在外置水冷设备通电之后，同样让笔记本进入满负载运行环境时，CPU和GPU温度较改造前分别下降了20℃和16℃（图14），已经“进阶”为散热非常出色的笔记本行列。此时，哪怕我们再对GT525M独显进行超频，也不必担心随之而来的热量会影响系统稳定了。
14 本次改造最令人满意的一点是，当我们需要带着笔记本外出时，只需拔下笔记本内铜管外的胶管即可（图15），不必担心外面的复杂管线会影响到产品的便携性。
15 小结
对自身DIY达人而言，本次的水冷改造可能不够彻底，没有替换笔记本内原有的散热模块，只是在它们的表面加入了水冷铜管而已。但是，正是由于不够彻底，才让改造难度大幅降低，所有转接头都被安置在笔记本体外，不必担心万一渗水而损坏硬件。此外，由于中间没有与主板焊接的部分，所以可以做到想拆就拆，自主权完全在我们手里。
当然，由于不同型号笔记本内部的结构不同，所以改造所需要的材料和方法很难通用。而本文的目的仅仅是为大家提供一种思路，以供笔记本已经过保，动手能力较强的玩家参考
|
