CPU散热器接口详解、水冷用哪种接口?CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP是什么...

[复制链接]
发表于 2021-9-5 05:26:34 | 显示全部楼层
有一定动手能力的用户会选择自己组装电脑,不过对于新手第一次装机来讲,有不少插头不知道该往那里接,比方CPU散热器、水冷泵的接甲等等,下面电脑论坛就来为您介绍一下关于cpu散热器、水冷及机箱风扇接头的接法。

   CPU_FAN、SYS_FAN(CHA_FAN)、CPU_OPT、AIO_PUMP这几个接口一般都长得一模一样,都是4PIN(4根针)。

   (一)、CPU_FAN


CPU散热器、水冷接到哪个口?CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP是什么接口?

CPU散热器、水冷接到哪个口?CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP是什么接口?


   标有CPU_FAN字样的接口是用来接CPU散热器的,一般都是4PIN(4根针),如上图红色区域所示。

   而一些初期的主板也有3PIN的,3PIN由于少了一根针,所以不支持PWM风扇智能调速。不过这类3PIN的CPU_FAN现在已经很少见到了。

   小知识:3PIN的cpu散热器、机箱风扇接头是可以插在4PIN的CPU_FAN接口的,插座上有防呆设计,照着防呆口插上就行。

   (二)、CPU_OPT、AIO_PUMP


CPU散热器、水冷接到哪个口?CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP是什么接口?

CPU散热器、水冷接到哪个口?CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP是什么接口?

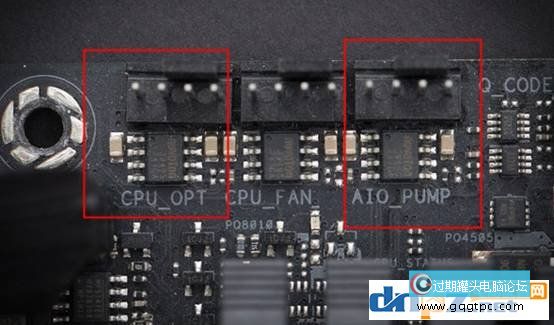

   CPU_OPT、AIO_PUMP这两个接口是用来接水冷泵的,不同的主板叫法不同,有的主板上会标注为CPU_OPT,有的则标注为AIO_PUMP,还有的主板这两个都会同时标注。

   (三)、SYS_FAN(CHA_FAN)


CPU散热器、水冷接到哪个口?CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP是什么接口?

CPU散热器、水冷接到哪个口?CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP是什么接口?

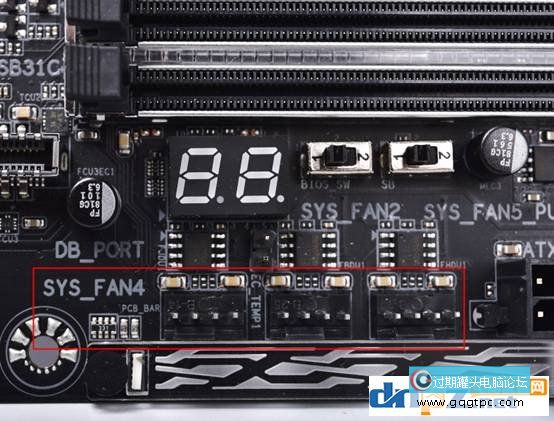

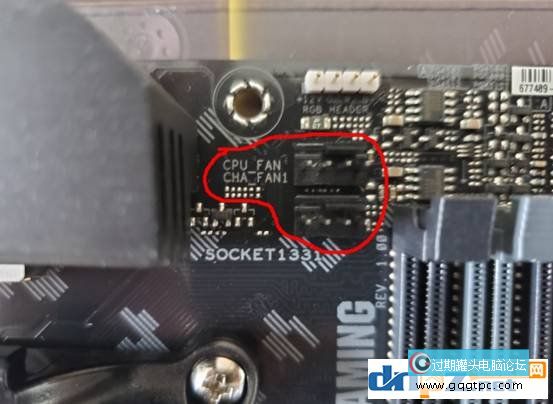

   SYS_FAN 是用来接机箱风扇的,有的主板上叫做CHA_FAN。机箱风扇属于选配件,可装,可不装,一般高端机器为了能更好的散热才会选择加装机箱风扇,用多个风扇组成风道,这样可让机箱内部的温度更快速的排出去。

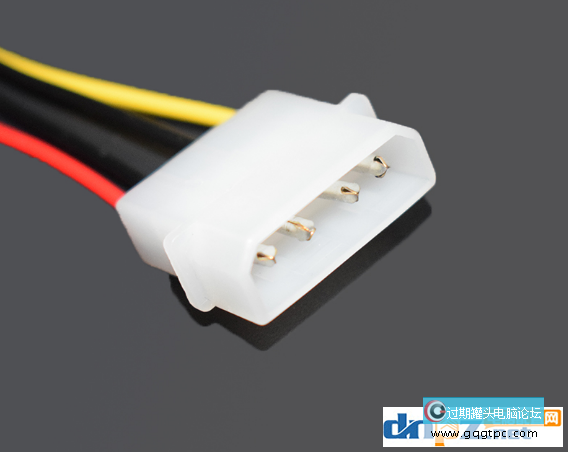

   需要注意的是,有的机箱风扇并非常规的4pin接口,而是大4PIN,如下图


CPU散热器、水冷接到哪个口?CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP是什么接口?

CPU散热器、水冷接到哪个口?CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP是什么接口?


   这类接口直接是直接和ATX电源连接的。

   补充:CPU_FAN、SYS_FAN、CPU_OPT、AIO_PUMP这些接口可以混用吗?

   前面说过,这些接口的外观是一摸一样的,并且它们的电压都是12V,所以理论上它们是可以混用的。不过既然人家给不同的用处标注了不同的名称,那么肯定还是有所差异的。这些接口的电流大小会有一些差异,一般CPU_OPT、AIO_PUMP这类接水冷泵的接口电流会稍大一点,这样才能让水泵有足够的动力去正常工作。所以除非不得已的情形下,一般还是建议按标准对号入坐。
